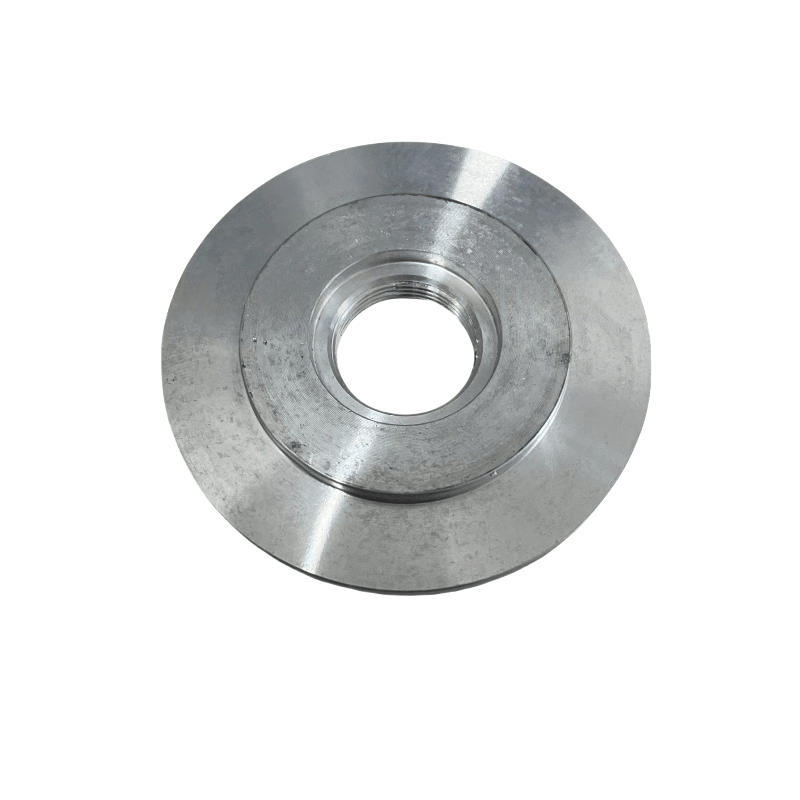

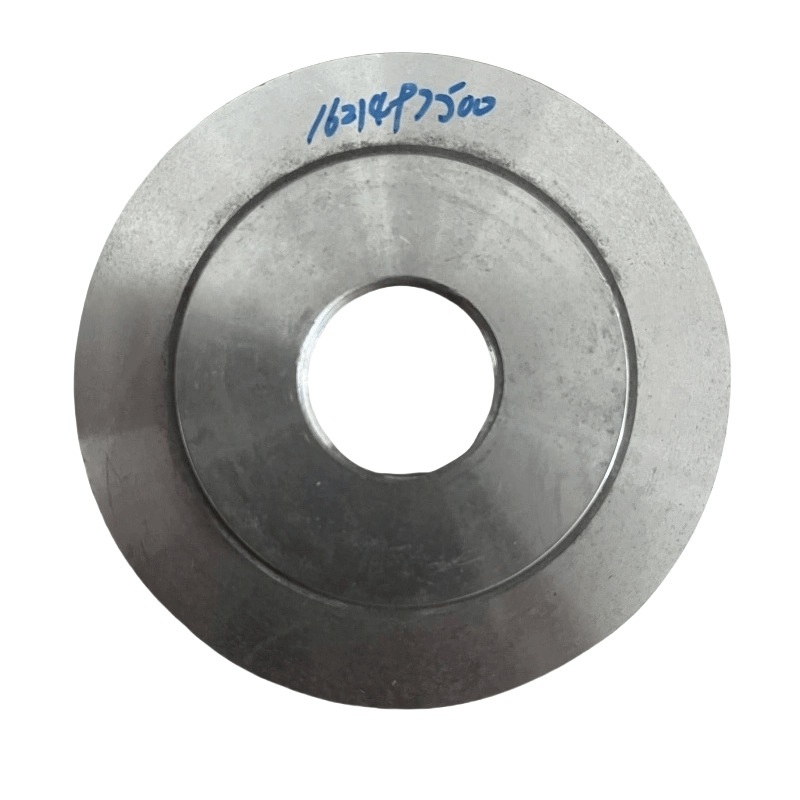

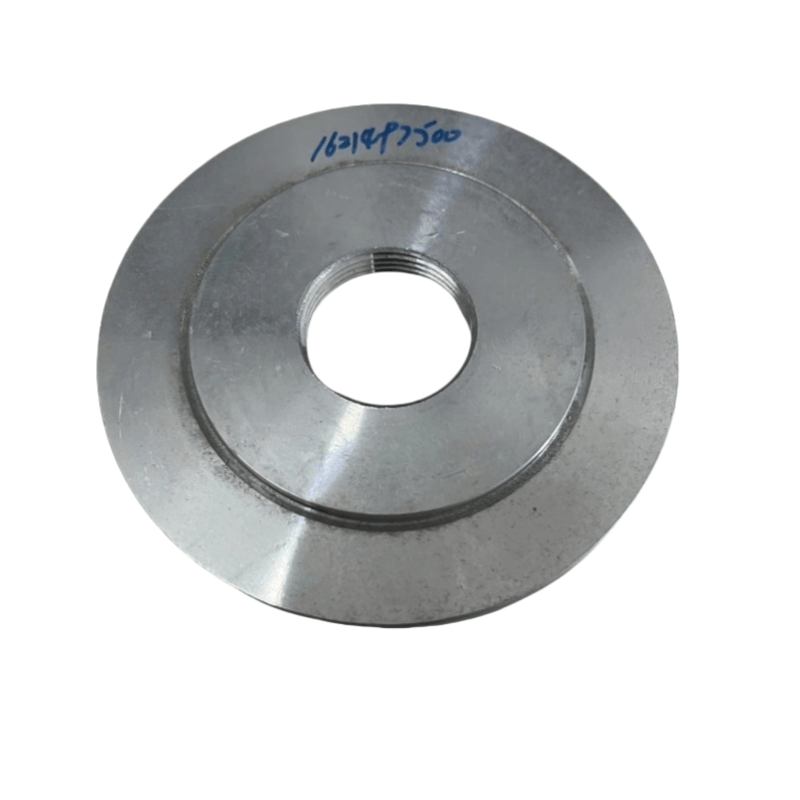

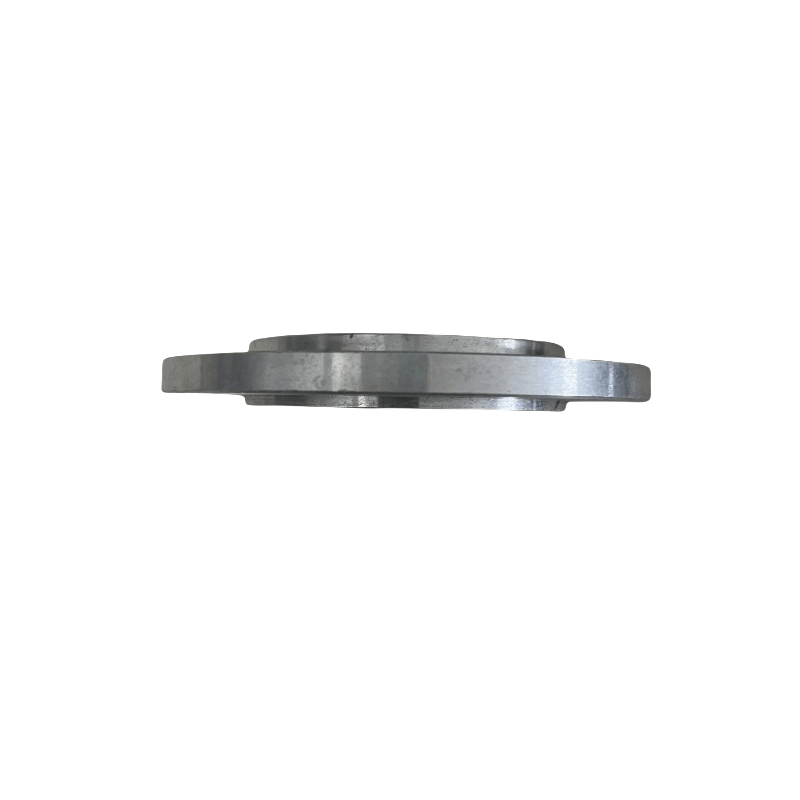

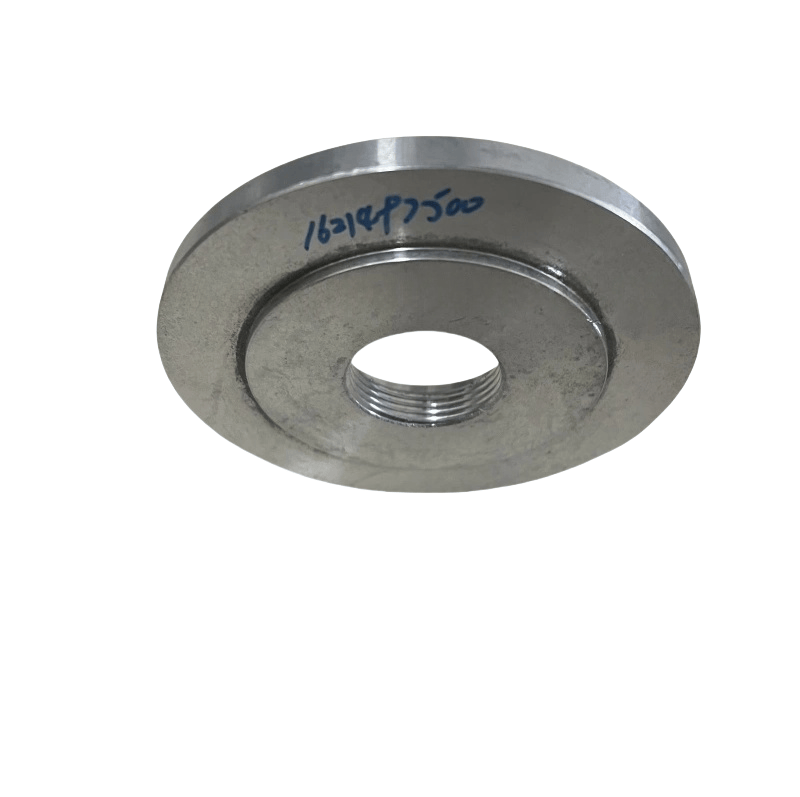

اٹلس کوپکو ایئر کمپریسر پریشر والو کور پلیٹ مین افعال
سگ ماہی اور دباؤ کا اثر: اس کو سیل کرنے والے عناصر (جیسے گاسکیٹ ، او رنگز) کے ذریعے والو کے جسم کے ساتھ مہر لگایا جاتا ہے ، جس سے ایک بند گہا تشکیل دی جاتی ہے جو کمپریسڈ ہوا کے دباؤ کا مقابلہ کرسکتی ہے (عام طور پر سسٹم ورکنگ پریشر کے مطابق ، 0.7 ~ 1.6 ایم پی اے) ، گیس کی رساو کو روکتا ہے۔
داخلی اجزاء کی حفاظت: یہ دباؤ والو (جیسے والو کور ، اسپرنگس ، ڈایافرامز ، وغیرہ) کے اندرونی اجزاء کا احاطہ اور حفاظت کرتا ہے تاکہ والو کی حساسیت کو داخل کرنے اور متاثر کرنے سے دھول ، تیل اور دیگر نجاست کو روکنے کے لئے۔
فکسنگ اور پوزیشننگ: یہ اس بات کو یقینی بنانے کے لئے بولٹ والے والو باڈی پر طے ہے کہ اندرونی اجزاء (جیسے اسپرنگس ، والو کور) صحیح پوزیشن میں ہیں ، جس سے دباؤ والو کے آپریشن کی درستگی کی ضمانت ہے۔
پریشر ٹرانسمیشن امداد: کچھ کور پلیٹیں پریشر سینسنگ سوراخوں یا چینلز کے ساتھ تیار کی گئیں ہیں ، جو دباؤ کے ضابطے کے افعال کی وصولی میں مدد کرتے ہوئے ، والو کے اندر سسٹم کے دباؤ کو ڈایافرام یا پسٹن میں منتقل کرسکتی ہیں۔
عام ڈھانچے اور خصوصیات
ساختی ساخت:
مرکزی جسم: زیادہ تر دھات کی چادروں (جیسے کاسٹ آئرن ، ایلومینیم کھوٹ ، کاربن اسٹیل) سے بنا ہوا ، دباؤ یا کاسٹنگ کے ذریعہ ، ایک خاص موٹائی (عام طور پر 3 ~ 10 ملی میٹر) کے ساتھ دباؤ برداشت کرنے کی صلاحیت کو یقینی بنانے کے ل .۔
کنکشن کے سوراخ: والو باڈی کے ساتھ تعی .ن کے ل multiple متعدد بولٹ سوراخوں کو خفیہ طور پر تقسیم کیا جاتا ہے۔ مرکز میں مشاہدہ کا سوراخ (شفاف کور کے ساتھ) یا پریشر انٹرفیس ہوسکتا ہے۔
سگ ماہی نالی: کور پلیٹ اور والو باڈی کے درمیان مشترکہ سطح میں عام طور پر گاسکیٹ یا او رنگوں کو انسٹال کرنے کے لئے رنگ کی شکل والی سگ ماہی کی نالی ہوتی ہے۔
درجہ بندی (اسی طرح کے دباؤ والو کی قسم سے):
دباؤ کو برقرار رکھنے والے والو کور پلیٹ: تیل گیس جداکار کے آؤٹ لیٹ پر دباؤ کو برقرار رکھنے والے دباؤ پر انسٹال ، یہ جداکار کے اندرونی دباؤ کا مقابلہ کرتا ہے تاکہ یہ یقینی بنایا جاسکے کہ کمپریسڈ ہوا کو آؤٹ پٹ ہونے کی اجازت دینے سے پہلے یہ نظام کافی دباؤ قائم کرتا ہے۔
ان لوڈنگ والو کور پلیٹ: ایئر کمپریسر کی لوڈنگ/ان لوڈنگ کو کنٹرول کرنے کے لئے استعمال کیا جاتا ہے ، کور پلیٹ کو دباؤ کے اشاروں کو منتقل کرنے اور والو کے افتتاحی اور بندش کو حاصل کرنے کے لئے ڈایافرام یا پسٹن کے ساتھ تعاون کرنے کی ضرورت ہے۔
سیفٹی والو کور پلیٹ: سیفٹی والو کے اندر موسم بہار اور والو کور کی حفاظت کرتا ہے تاکہ یہ یقینی بنایا جاسکے کہ حفاظتی والو معتبر طور پر چھلانگ لگا سکتا ہے اور جب دباؤ پڑتا ہے تو دباؤ کو دور کرسکتا ہے۔
کلیدی پیرامیٹرز اور مواد
بنیادی پیرامیٹرز:
طول و عرض: بیرونی قطر ، بولٹ ہول کی تقسیم کے دائرے کا قطر ، اور سگ ماہی نالی کے سائز کو انسٹالیشن سیلنگ کو یقینی بنانے کے لئے والو باڈی کے ساتھ مکمل طور پر مماثل ہونا ضروری ہے۔
دباؤ برداشت کرنے کی صلاحیت: اس سے متعلقہ دباؤ والو کے ورکنگ پریشر کو پورا کرنے کی ضرورت ہے (جیسے سیفٹی والو کور پلیٹ کو نظام کی درجہ بندی کے دباؤ سے 1.1 ~ 1.2 گنا سے زیادہ کا مقابلہ کرنے کی ضرورت ہے)۔
سطح کی درستگی: مشترکہ سطح کی چپٹی اور کھردری کو معیار کو پورا کرنے کی ضرورت ہے (عام طور پر چپٹا ≤ 0.1 ملی میٹر/میٹر ، کھردری RA ≤ 3.2μm) ، خراب آسنجن کی وجہ سے رساو سے گریز کرتے ہیں۔
عام مواد:
کاسٹ آئرن (HT250): کم لاگت ، اچھی سختی ، کم دباؤ (m 1mpa) کے لئے موزوں ، غیر سنکنرن ماحول۔
ایلومینیم کھوٹ (ADC12): ہلکا وزن ، سنکنرن مزاحم ، اکثر درمیانے درجے کے ہوا کے کمپریسرز کے دباؤ والوز میں استعمال ہوتا ہے۔
کاربن اسٹیل (Q235 یا 45# اسٹیل): اعلی طاقت ، ہائی پریشر (> 1MPA) پریشر والوز کے لئے موزوں ، کچھ کو زنگ کی روک تھام کے لئے جستی یا پینٹنگ کی ضرورت ہے۔
