اٹلس کوپکو کے سنکی رنگ کے اہم کام
خصوصی سگ ماہی کے حصے: ایئر کمپریسر کی غیر سرکلر مشترکہ سطحوں میں (جیسے سلنڈر باڈی اور اختتامی احاطہ کے درمیان نان سرکلر کنکشن پوائنٹس ، اور بے قاعدہ گہاوں کے کنکشن پوائنٹس) میں ، خصوصی شکل کی حلقے خلا کو پُر کرتے ہیں اور رابطے کی سطحوں کے ساتھ عین مطابق مماثل ہوکر گیس یا تیل کی رساو کو روکتے ہیں۔
عین مطابق پوزیشننگ اور حد: اجزاء جیسے روٹرز ، بیئرنگز ، اور پسٹنوں کی خصوصی تنصیب کی پوزیشنوں میں ، خصوصی شکل کی انگوٹھی اجزاء کی محوری یا شعاعی نقل مکانی کو محدود کرسکتی ہے ، جس سے ڈیزائن کردہ رینج میں ان کی نقل و حرکت کو یقینی بناتا ہے اور دوسرے حصوں میں مداخلت سے گریز کیا جاسکتا ہے۔
بفرنگ اور جھٹکا جذب: کچھ لچکدار ماد special ی کی خصوصی شکل کی حلقے (جیسے ربڑ یا جامع مواد) جزو کے آپریشن کے دوران کمپن اور صدمے کو جذب کرسکتے ہیں ، شور اور پہننے کو کم کرسکتے ہیں اور صحت سے متعلق ملن کے حصوں کی حفاظت کرسکتے ہیں۔
رہنمائی اور معاونت: پسٹنوں اور سلائیڈروں جیسے باہمی موشن اجزاء کی غیر معیاری رفتار میں ، خصوصی شکل کی انگوٹھی مستحکم رہنمائی کے افعال مہیا کرسکتی ہے ، جس سے تحریک کی درستگی اور آسانی کو یقینی بنایا جاسکتا ہے۔
عام اقسام اور اطلاق کے منظرنامے
خصوصی شکل کے حلقے پر مہر لگانا
ڈھانچہ: کراس سیکشن زیادہ تر ٹریپیزائڈیل ، پچر کی شکل والی ، یا ہونٹوں کے ساتھ فاسد شکلیں ہے ، اور مواد عام طور پر تیل سے مزاحم ربڑ ، پولی ٹیٹرافلووروتھیلین (پی ٹی ایف ای) ، یا دھات سے لیپت جامع مواد ہوتے ہیں۔
اطلاق: سکرو ایئر کمپریسر کے اختتام کور پر خصوصی سائز کے سگ ماہی نالی ، پسٹن قسم کے ایئر کمپریسر کے سلنڈر کور اور سلنڈر باڈی کے درمیان نان سرکلر مشترکہ سطحیں ، تیل سے جدا کرنے والے کے خصوصی انٹرفیس وغیرہ۔
خصوصیات: شکل سگ ماہی نالی کے ساتھ مکمل طور پر مماثل ہے ، جس میں کمپریشن اخترتی کے ذریعے سگ ماہی حاصل کی گئی ہے ، جو غیر معیاری سگ ماہی سطحوں کے لئے موزوں ہے۔

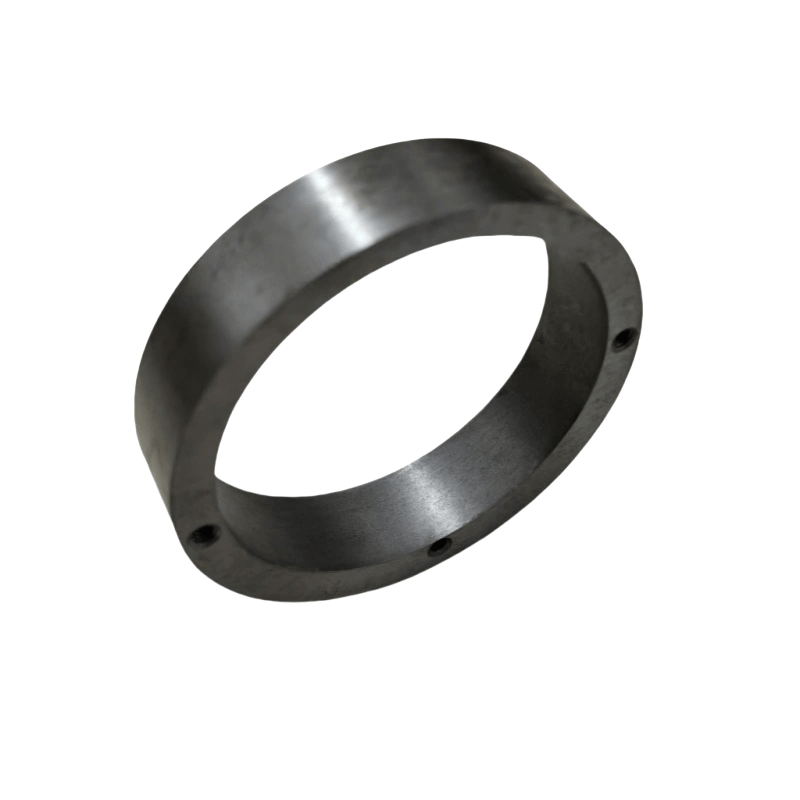

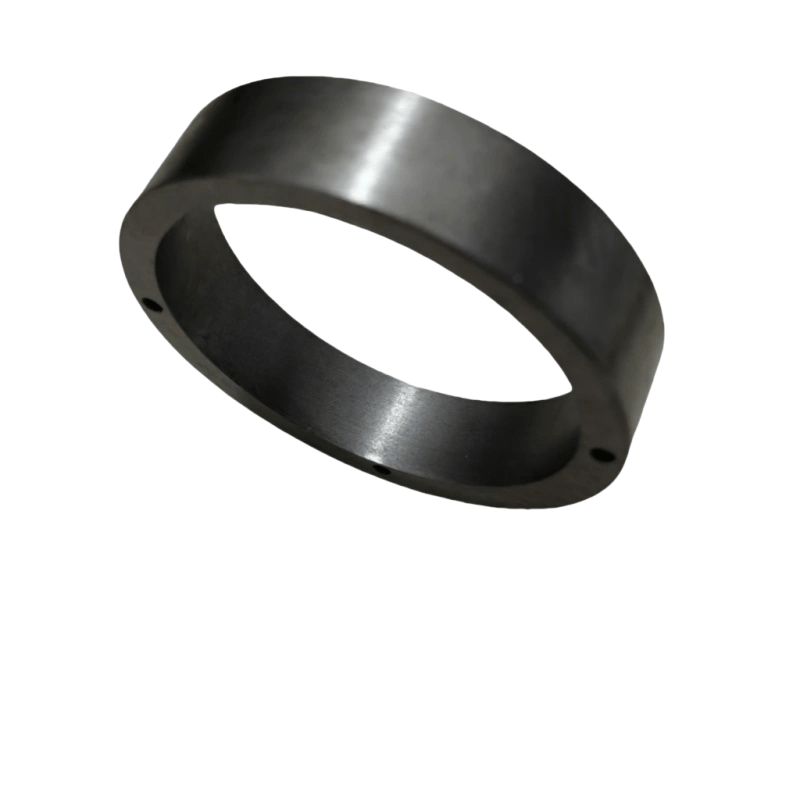

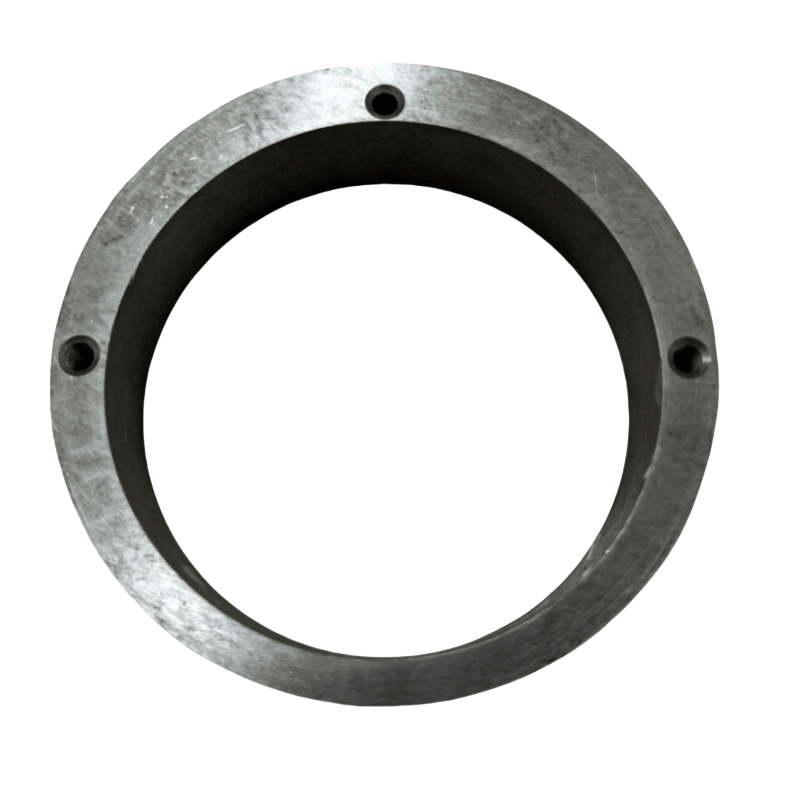

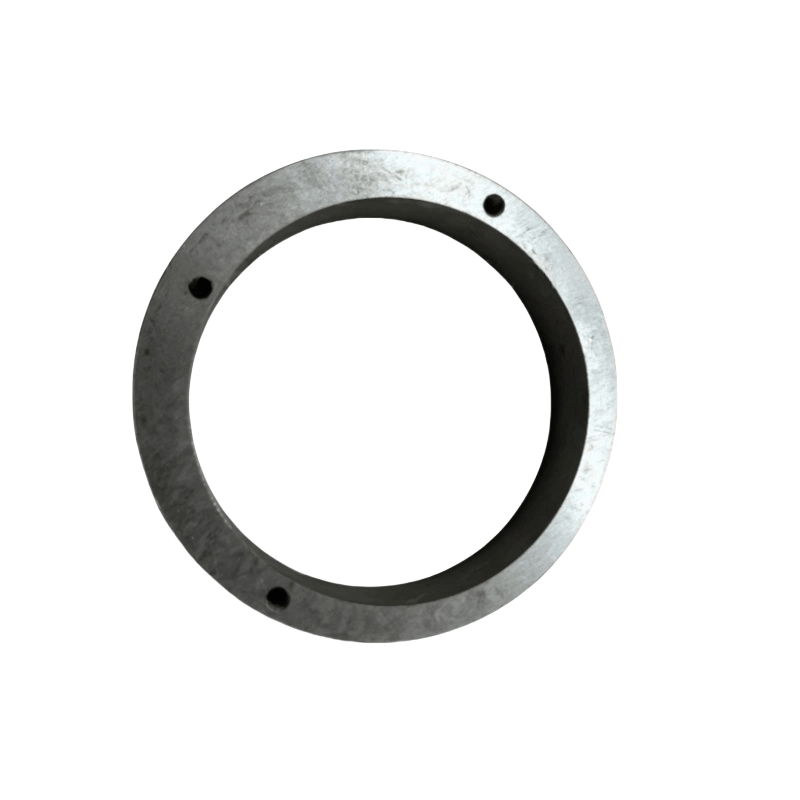

خصوصی شکل کے حلقے کی پوزیشننگ
ڈھانچہ: زیادہ تر دھات سے بنا (جیسے کاربن اسٹیل ، سٹینلیس سٹیل) ، کراس سیکشن ایل کے سائز ، ٹی سائز یا قدموں میں ہوسکتا ہے ، جس میں عین جہتی رواداری کے ساتھ۔
اطلاق: ڈبل سکرو روٹر کی محوری پوزیشننگ ، بیئرنگ سیٹ اور رہائش کی گیپ ایڈجسٹمنٹ ، کرینک کیس میں جزو سے علیحدگی وغیرہ۔
خصوصیات: اچھی سختی ، اعلی جہتی درستگی (رواداری عام طور پر ± ± 0.02 ملی میٹر) ، اجزاء کی نسبتہ پوزیشن کی درستگی کو یقینی بناتی ہے۔
خصوصی شکل کے حلقوں کو بفر کرنا
ڈھانچہ: لچکدار مواد (جیسے نائٹریل ربڑ ، پولیوریتھین) سے بنا ، کراس سیکشن کھوکھلی ہوسکتا ہے یا نالیوں میں ہوسکتا ہے ، جس میں ایک خاص کمپریشن کی گنجائش ہے۔
اطلاق: پسٹن اور سلنڈر کور کے درمیان والو پلیٹوں اور والو نشستوں کے درمیان بفرنگ والے علاقوں ، کمپن سے متاثرہ اجزاء کے کنکشن پوائنٹس۔
خصوصیات: اثر توانائی کو جذب کرسکتے ہیں ، دھات کے پرزوں کے مابین سخت رابطے کو کم کرسکتے ہیں ، اور شور اور پہننے والے کم۔
خصوصی شکل کے حلقے کی رہنمائی کرنا
ڈھانچہ: لباس مزاحم مواد (جیسے تانبے کا مصر ، گریفائٹ سے متاثرہ کاسٹ آئرن) سے بنا ، اندرونی سوراخ یا بیرونی دائرہ غیر معیاری شکلوں کا ہے (جیسے بیضوی ، رنگ کی شکل والی کلیدی سلاٹوں کے ساتھ)۔
درخواست: خصوصی شکل والے پسٹنوں کی موشن رہنمائی ، سنکی شافٹ کے حصوں کی حمایت کرنا وغیرہ۔
خصوصیات: کم رگڑ گتانک ، اچھ wear ے لباس کے خلاف مزاحمت ، غیر معیاری تحریک کی رفتار کی آسانی کو یقینی بنانا۔
کلیدی پیرامیٹرز اور مواد
بنیادی پیرامیٹرز:
شکل کے طول و عرض: انسٹالیشن پوزیشن کی گہا یا نالی کے ساتھ مکمل طور پر مماثل ہونا چاہئے ، جس میں خصوصی شکل والے کراس سیکشن (جیسے لمبائی ، چوڑائی ، زاویہ ، وغیرہ) کے طول و عرض شامل ہیں۔
رواداری کی درستگی: خاص طور پر ملاوٹ کی سطحوں کی جہتی رواداری اور شکل کی پوزیشن رواداری (جیسے ہم آہنگی ، کھڑایت) ، جو سگ ماہی یا پوزیشننگ اثر کو براہ راست متاثر کرتی ہے۔
کام کرنے کی کارکردگی: کام کرنے کی شرائط کی ضروریات کی بنیاد پر مناسب مواد کا انتخاب کریں (جیسے ، -20 ℃ ~ 150 ℃ عام ، دباؤ مزاحمت 0.7 ~ 2MPa ، پہننے کے خلاف مزاحمت وغیرہ)۔
عام مواد:
دھات کے مواد: کاربن اسٹیل (پوزیشننگ کے لئے) ، سٹینلیس سٹیل (سنکنرن مزاحمت کے لئے) ، تانبے کا مصر (لباس مزاحم رہنمائی کے لئے) ، اعلی طاقت اور اعلی صحت سے متعلق منظرناموں کے لئے موزوں ہے۔
غیر دھات کے مواد: تیل سے مزاحم ربڑ (سگ ماہی ، بفرنگ کے لئے) ، پولی ٹیٹرافلوورویتھیلین (کم رگڑ سگ ماہی کے لئے) ، جامع مواد (جیسے دھات + ربڑ کی جامع ، سختی اور لچک کو یکجا کرتے ہوئے)۔
انسٹالیشن پوائنٹس
تنصیب کے احتیاطی تدابیر:
خصوصی شکل کی انگوٹھی کی تنصیب کی پوزیشن انوکھی ہے ، اور انسٹالیشن کی غلطیوں یا غلط فہمی سے بچنے کے ل the اسمبلی ڈرائنگ کے مطابق اسے سختی سے پوزیشن میں رکھنا چاہئے (کچھ خاص شکل کی انگوٹھیوں کی سمت ہوتی ہے)۔
تنصیب سے پہلے ، ملاوٹ کی سطحوں پر بروں اور نجاست کو صاف کریں۔ لچکدار خصوصی شکل کے حلقے کے ل shark ، تیز ٹولز کو گرفت میں لانے اور خروںچ یا آنسوؤں کا سبب بننے سے گریز کریں۔ دھات کے خصوصی سائز کے حلقے کے ل them ، ان کے مابین کلیئرنس پر توجہ دی جانی چاہئے۔ اگر وہ بہت تنگ ہیں تو ، اس سے اسمبلی کی مشکلات یا جزو جیمنگ کا سبب بن سکتا ہے۔ اگر وہ بہت ڈھیلے ہیں تو ، اس سے پوزیشننگ کی درستگی پر اثر پڑے گا۔
