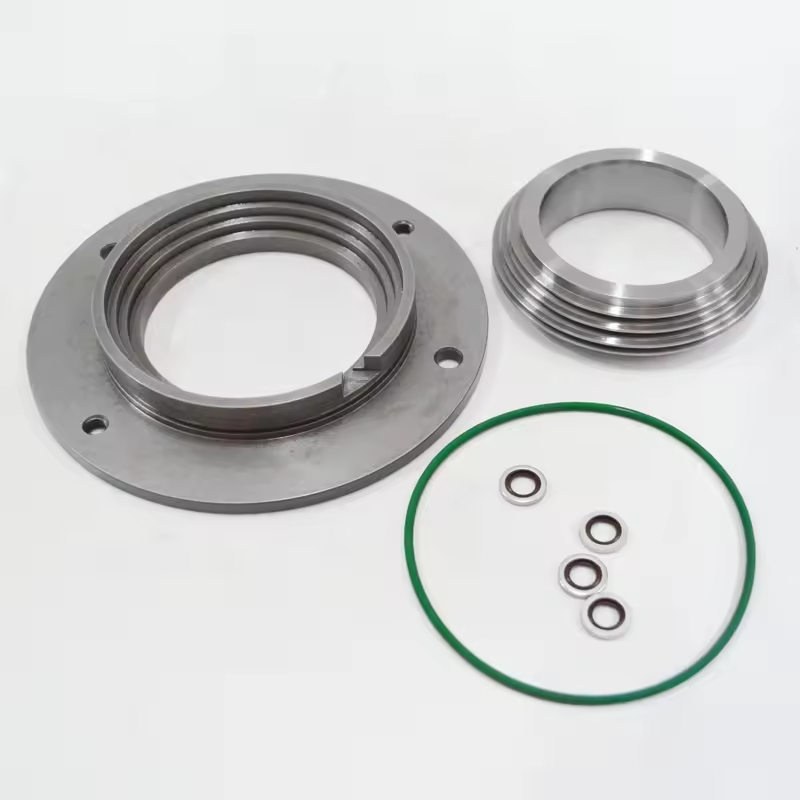

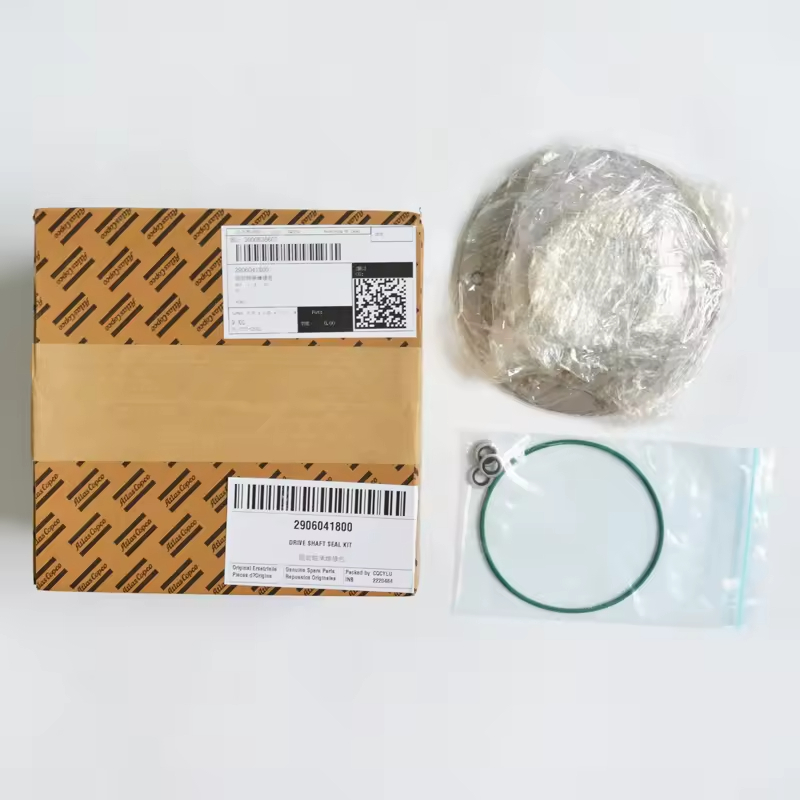

اٹلس کوپکو ایئر کمپریسرز کے لئے ٹرانسمیشن شافٹ مہر کٹ کے بنیادی اجزاء
ماڈل پر منحصر ہے ، اس میں عام طور پر شامل ہیں:
مین آئل سیل (فریم ربڑ آئل مہر یا پولیٹیٹرا فلورویتھیلین تیل مہر ، تیل سے بچنے والا ، درجہ حرارت سے بچنے والا)
دھول مہر (بیرونی نجاست کو داخل ہونے سے روکتا ہے)
مقناطیسی بشنگ (کچھ ماڈل لیس ہیں ، جس سے شافٹ اور مہر کے درمیان براہ راست لباس کم ہوتا ہے)
او رنگ یا سگ ماہی گاسکیٹ (معاون سگ ماہی ، رہائش کی تنصیب کی سطح کے لئے موزوں)
تنصیب کے ٹولز (کچھ اصل کٹس میں خصوصی بے ترکیبی اور اسمبلی آستین شامل ہیں)
درخواست کی خصوصیات اور تکنیکی ضروریات
مادی مطابقت:
تیل سے چلنے والے ماڈل (جیسے جی اے سیریز): تیل مہر زیادہ تر نائٹریل ربڑ (این بی آر) یا فلوروربر (ایف کے ایم) کا استعمال کرتے ہیں ، جو معدنی تیل اور کام کرنے والے درجہ حرارت کو 100-120 ℃ کے مقابلہ کرنے کی صلاحیت رکھتے ہیں۔
آئل فری ماڈل (جیسے زیڈ آر سیریز): کمپریسڈ ہوا کو آلودہ کرنے سے بچنے کے لئے فوڈ گریڈ ای پی ڈی ایم یا پی ٹی ایف ای مواد کا استعمال کریں
بڑی یونٹ (جیسے GA90 اور اس سے اوپر) ہائی پریشر اور اعلی گھماؤ رفتار کے منظرناموں کو متوازن کرنے کے لئے مشترکہ سگ ماہی ڈھانچے کا استعمال کرسکتے ہیں۔
کارکردگی کے پیرامیٹرز:
قابل اطلاق شافٹ قطر: ٹرانسمیشن شافٹ کی تصریح پر منحصر ہے ، عام حد φ25-φ60 ملی میٹر ہے
ورکنگ پریشر: عام طور پر 0-16 بار (معیاری ماڈل) یا اعلی دباؤ (ہائی پریشر ماڈل) کا مقابلہ کرتا ہے
اسپیڈ موافقت: کمپریسر (عام طور پر 1500-3000rpm) کی درجہ بندی کی گردش کی رفتار کے تحت متحرک سگ ماہی کی ضروریات کو پورا کرتا ہے
تبدیلی اور بحالی کے مقامات
ماڈل ملاپ:
یہ ضروری ہے کہ ایئر کمپریسر ماڈل (جیسے GA11 ، GA37 ، GX7 ، وغیرہ) اور ٹرانسمیشن شافٹ تفصیلات کو سختی سے منتخب کریں۔ مختلف سیریز کے سگ ماہی طول و عرض میں بہت فرق ہوتا ہے
اصل فیکٹری پارٹ نمبر سے استفسار کرنے کے لئے مشین سیریل نمبر سے رجوع کرنے کی سفارش کی جاتی ہے تاکہ یہ یقینی بنایا جاسکے کہ تیل کی مہر کا ہونٹ ڈھانچہ اور انسٹالیشن گہرائی کا میچ
تنصیب کے احتیاطی تدابیر:
متبادل سے پہلے ، چکنا کرنے والے تیل کو خالی کریں ، شافٹ کی سطح اور تنصیب کی نشست کو صاف کریں ، پہننے کے نشانات یا برز کو ہٹا دیں
انسٹال کرتے وقت ، دبانے کے لئے خصوصی ٹولز کا استعمال کریں ، آئل مہر کے ہونٹ کی خرابی سے بچیں (دستک دینے پر سختی سے ممنوع ہے)
ہونٹوں کو تھوڑی مقدار میں صاف چکنا کرنے والے تیل (آئل ماڈل) یا خصوصی چکنا کرنے والی چکنائی (تیل سے پاک ماڈل) کے ساتھ لیپت کرنے کی ضرورت ہے۔
