اٹلس کوپکو کے آئل فری کمپریسرز کے چیک والو اسمبلی کے بنیادی افعال اور خصوصیات
ون وے فلو کنٹرول: صرف کمپریسڈ ہوا کو کمپریسر آؤٹ لیٹ سے اسٹوریج ٹینک یا بہاو کے نظام میں بہنے کی اجازت دیتا ہے ، جو شٹ ڈاؤن کے دوران ہوا کو کمپریسر یونٹ میں واپس آنے سے روکتا ہے اور روغن ، سلنڈر اور دیگر بنیادی اجزاء کو چکنا کرنے والے تیل (اگر کوئی) یا کنڈینسیٹ پانی کی وجہ سے نقصان سے بچتا ہے۔
تیل سے پاک مطابقت: فوڈ گریڈ یا میڈیکل گریڈ سگ ماہی مواد (جیسے ای پی ڈی ایم ، پی ٹی ایف ای) کا استعمال کرتے ہوئے ، یہ تیل سے پاک کمپریشن ماحول کے ساتھ مطابقت رکھتا ہے ، جو سگ ماہی اجزاء کی عمر بڑھنے کی وجہ سے کمپریسڈ ہوا کو آلودگی سے گریز کرتا ہے۔
دباؤ کی موافقت: ماڈل پر منحصر ہے ، ورکنگ پریشر عام طور پر 0-10BAR (معیاری قسم) یا 0-40BAR (ہائی پریشر کی قسم) ہوتا ہے ، جو ڈیزائن کردہ دباؤ کی حد میں قابل اعتماد سگ ماہی کو یقینی بناتا ہے۔

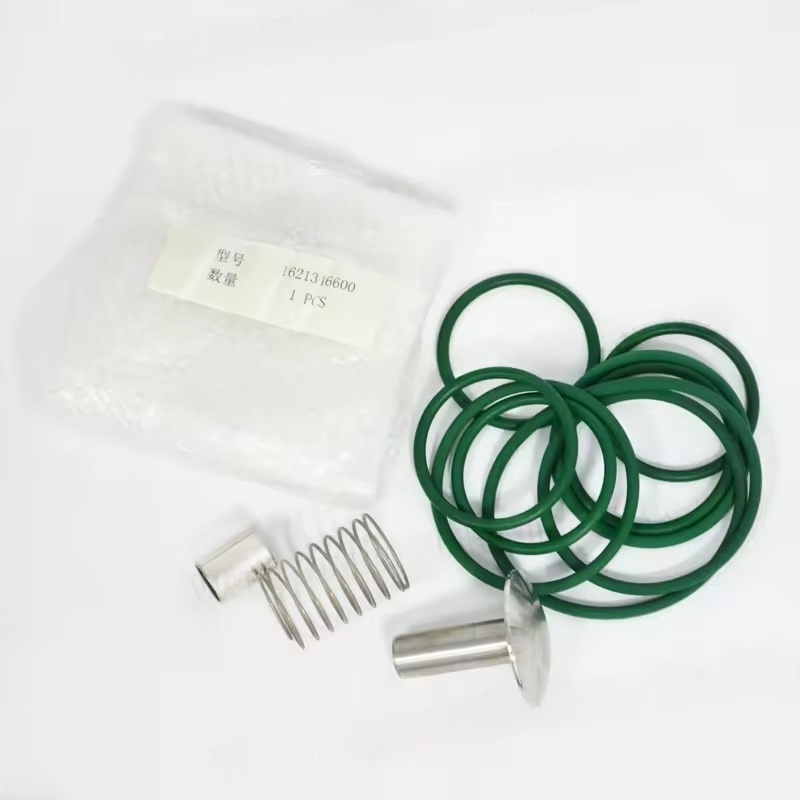

عام اجزاء
والو باڈی کو چیک کریں (عام طور پر ایلومینیم کھوٹ یا سٹینلیس سٹیل ، سنکنرن مزاحم سے بنا ہوا)
والو کور (رہنمائی ڈھانچے کے ساتھ ، عین مطابق آپریشن کو یقینی بنانا)
موسم بہار (اختتامی طاقت فراہم کرنا ، افتتاحی دباؤ کو کنٹرول کرنا)
سگ ماہی گاسکیٹ / او رنگ (خصوصی تیل سے پاک مواد ، درجہ حرارت سے بچنے والا-20 ~ 120 ℃)
تنصیب فلانج یا تھریڈڈ انٹرفیس (ماڈل کے مطابق نامزد ، عام طور پر جی تھریڈ یا فلانج کنکشن)
قابل اطلاق ماڈل اور متبادل احتیاطی تدابیر
ماڈل ملاپ:
چھوٹی تیل سے پاک مشینیں (جیسے GA 3-7 VSD+ آئل فری) عام طور پر تھریڈڈ کنیکشن کے ساتھ کمپیکٹ چیک والوز کا استعمال کریں
بڑے آئل فری سکرو کمپریسرز (جیسے زیڈ آر 160-315) زیادہ تر بفر ڈیزائن کے ساتھ فلانج قسم کے چیک والو اسمبلیاں ہیں۔
سائز یا دباؤ کی مماثلت سے بچنے کے لئے مشین ماڈل (جیسے ZT15 ، ZD75 ، وغیرہ) اور سیریل نمبر پر مبنی اصل سازوسامان کارخانہ دار کے پارٹ نمبر سے استفسار کرنا ضروری ہے۔
ناکامی کا اثر:
چیک والو کی ناکامی کا سبب بن سکتا ہے: شٹ ڈاؤن کے بعد سسٹم کے دباؤ میں تیزی سے کمی ، اسٹارٹ اپ کے دوران کمپریسر پر ضرورت سے زیادہ بوجھ ، مین یونٹ کی ریورس گردش کا خطرہ (خاص طور پر متغیر فریکوینسی ماڈلز کے لئے) ، بہاو ہوا کی آلودگی وغیرہ۔ متبادل وقت میں ضروری ہے۔
مخصوص حصے کی معلومات کے ل it ، یہ تجویز کیا جاتا ہے کہ کمپریسر کا مکمل ماڈل فراہم کریں (جیسے ZR250 VSD FF) اور پروڈکشن سال کے ذریعے عین مطابق چیک والو اسمبلی نمبر اور انسٹالیشن دستی کے ذریعے استفسار کریں۔
