اہم اقسام اور ایپلی کیشنز
لچکدار جوڑے

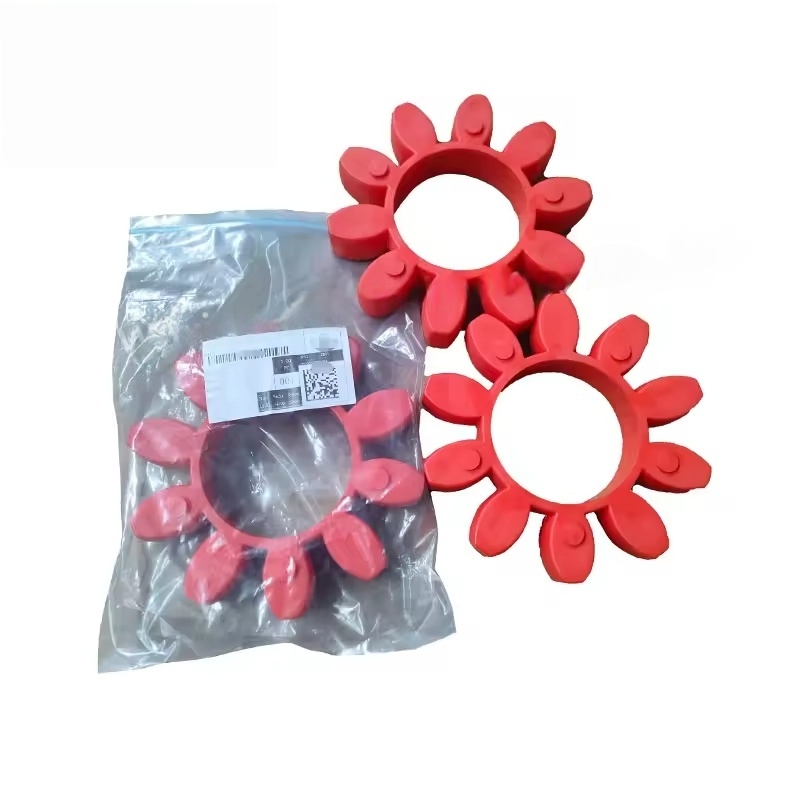

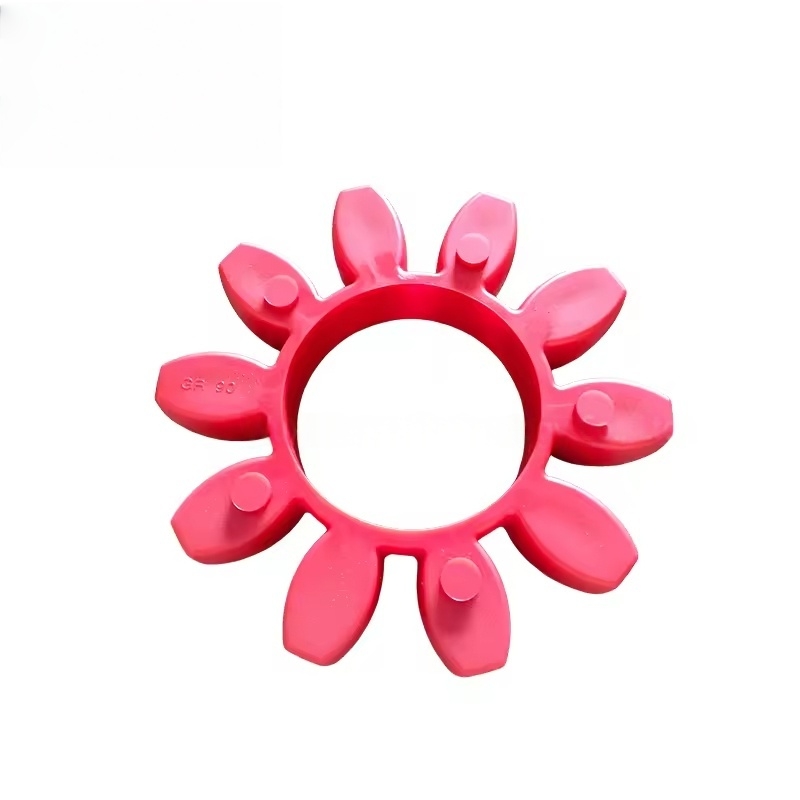

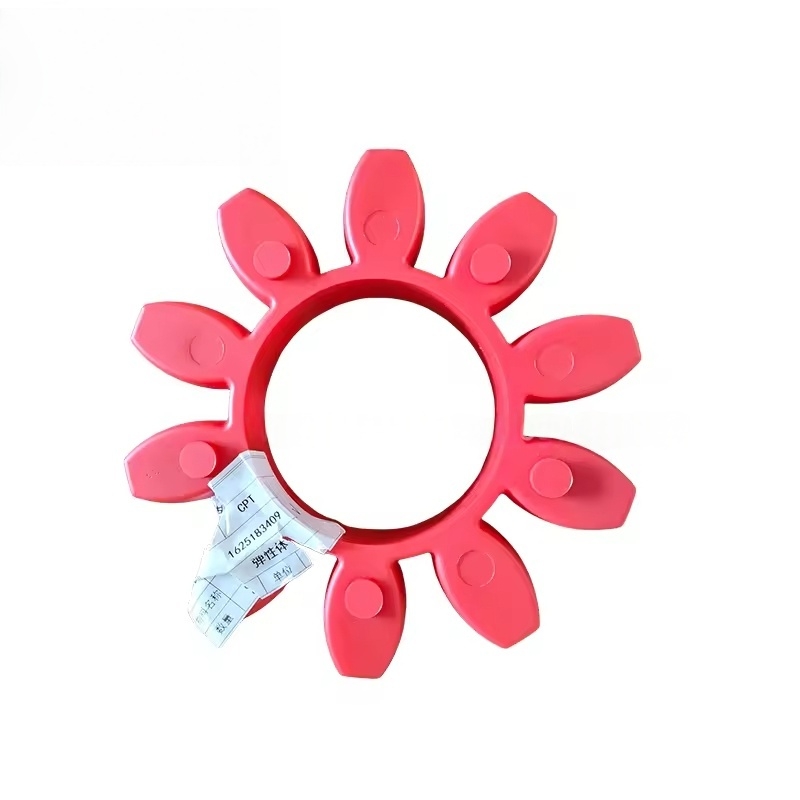

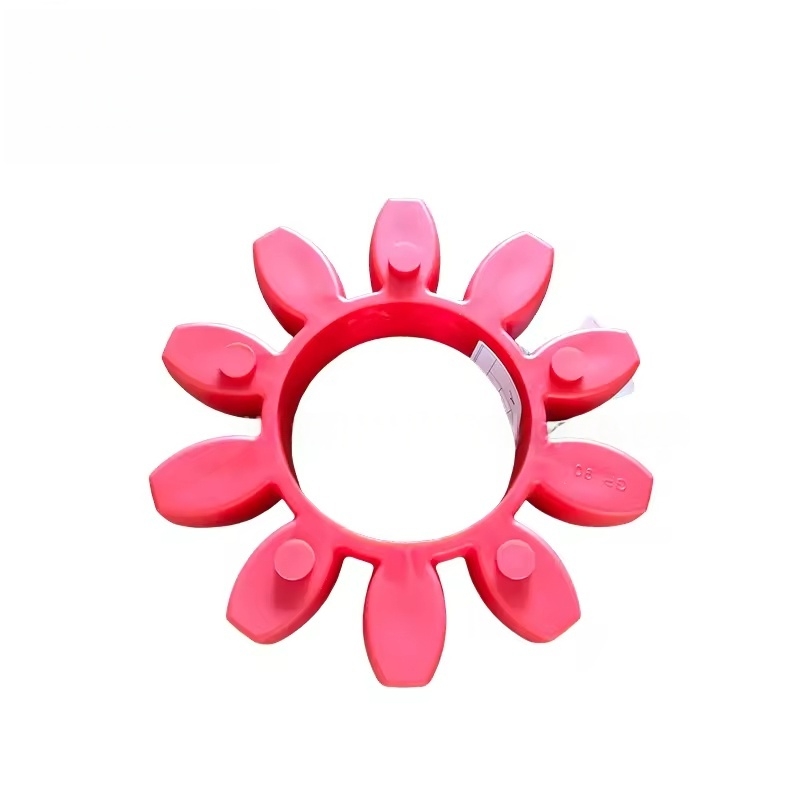

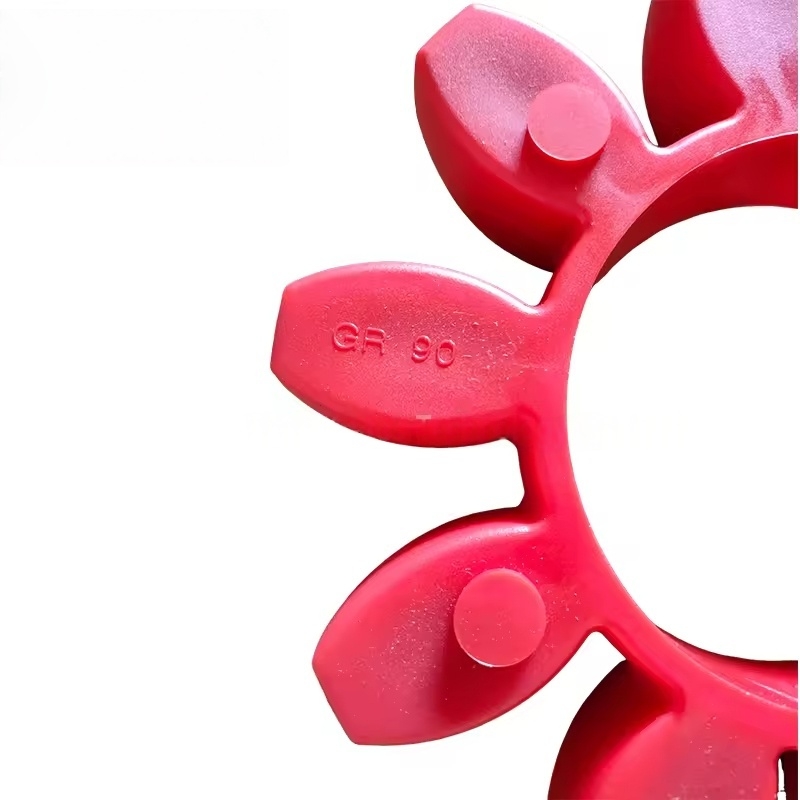

سب سے عام قسم: چھوٹے اور درمیانے درجے کے سکرو ایئر کمپریسرز (جیسے جی اے سیریز) میں وسیع پیمانے پر استعمال ہوتا ہے ، جس میں دو آدھے جوڑے اور ایک انٹرمیڈیٹ لچکدار جسم (ربڑ یا پولیوریتھین سے بنا) ہوتا ہے۔
خصوصیات:
کچھ لچکدار ہے ، جو موٹر اور مین یونٹ (محوری ، شعاعی اور کونیی) کے مابین تنصیب کے انحراف کو جذب کرنے کی صلاحیت رکھتا ہے۔
کمپن ٹرانسمیشن کو کم کرتا ہے ، آپریٹنگ شور کو کم کرتا ہے ، اور موٹر اور مین یونٹ بیرنگ کی حفاظت کرتا ہے۔
سادہ ساخت ، آسان دیکھ بھال ، اور لچکدار جسم کو پہنا جانے پر الگ سے تبدیل کیا جاسکتا ہے۔
سخت جوڑے
درخواست کے منظرنامے: کچھ بڑے سائز کے یا انتہائی عین مطابق ٹرانسمیشن ماڈل۔ دھات کے سخت کنکشن کے اجزاء پر مشتمل ہے۔
خصوصیات:
کوئی لچکدار معاوضے کی صلاحیت نہیں ، جس میں موٹر اور مین یونٹ کے مابین انتہائی اعلی ہم آہنگی کی ضرورت ہوتی ہے۔
اعلی ٹورک ٹرانسمیشن ، اعلی طاقت والے ماڈلز کے ل suitable موزوں ، لیکن تنصیب کی درستگی کے لئے سخت ضروریات۔
ڈایافرام جوڑے
درخواست کے منظرنامے: کچھ اعلی کے آخر یا بڑے پیمانے پر یونٹ۔ لچکدار عنصر کے طور پر دھات کے ڈایافرام کا استعمال۔
خصوصیات:
اعلی درجہ حرارت اور تیل کی آلودگی ، طویل خدمت زندگی کے خلاف مزاحم ، سخت حالات کے لئے موزوں ہے۔
اعلی ٹرانسمیشن کی درستگی کو برقرار رکھتے ہوئے کچھ انحرافات کی تلافی کر سکتے ہیں۔ بنیادی تقریب
ٹورک ٹرانسمیشن: مرکزی یونٹ کے معمول کے عمل کو یقینی بنانے کے لئے موٹر کی گھماؤ طاقت کو کمپریسر مین یونٹ میں موثر انداز میں منتقل کریں۔
انحراف معاوضہ: موٹر اور مین یونٹ (جیسے درجہ حرارت میں تبدیلیوں یا کمپن کی وجہ سے نقل مکانی یا کمپن کی وجہ سے نقل مکانی) کے مابین ایک چھوٹی تنصیب کے انحراف کی اجازت دیتا ہے ، سخت تناؤ کی وجہ سے اجزاء کو پہنچنے والے نقصان سے بچتا ہے۔
کمپن تنہائی: لچکدار عناصر کے ذریعہ کمپن جذب کرتا ہے ، موٹر اور مین یونٹ کے مابین کمپن ٹرانسمیشن کو کم کرتا ہے ، اور سامان کی عمر میں توسیع کرتا ہے۔
اوورلوڈ پروٹیکشن: کچھ جوڑے کے جسم کے لچکدار جسمانی ڈیزائن میں موٹر یا مین یونٹ کو پہنچنے والے نقصان کو روکنے کے لئے اوورلوڈ بریک فنکشن ہوتا ہے جس کی وجہ سے فوری اوورلوڈ کی وجہ سے ہوتا ہے۔
عام غلطیاں اور متبادل سگنل
غلطی کی توضیحات:
آپریشن کے دوران غیر معمولی کمپن یا غیر معمولی شور پایا جاتا ہے (جیسے دھات کے اثرات کی آوازیں ، اعلی تعدد شور)۔
لچکدار جسم کو توڑنے ، پہننے یا عمر بڑھنے (سطح کی دراڑیں ، سختی میں تبدیلی کے طور پر ظاہر ہوتا ہے)۔
جوڑے کے کنکشن بولٹ کا ڈھیل دینا یا فریکچر۔
موٹر اور مرکزی یونٹ سماکشیی نہیں ہے ، جوڑے کے لباس پہننے یا زیادہ گرمی کا سبب بنتا ہے۔
تبدیلی کا وقت:
جب لچکدار جسم واضح لباس ، دراڑیں یا عمر بڑھنے کو دکھاتا ہے۔
جب جوڑے کے اجزاء (جیسے نیم جوڑے) اخترتی ، دراڑیں یا دھاگے کو نقصان پہنچاتے ہیں۔
بڑے سامان کی دیکھ بھال (عام طور پر 20،000 سے 30،000 گھنٹے کے آپریشن کے بعد) پہننے کی حالت کے مطابق معائنہ اور تبدیل کرنے کی سفارش کی جاتی ہے۔
تبدیلی اور بحالی کی احتیاطی تدابیر
اصل فیکٹری کے حصوں کو ترجیح دی جاتی ہے: اٹلس کوپکو کوپلنگس کے طول و عرض ، مواد اور صحت سے متعلق مخصوص ماڈلز سے ملتے ہیں (جیسے مختلف پاور جی اے سیریز کے لئے جوڑے کی خصوصیات مختلف ہیں) ، اور سائز کی مماثلت کی وجہ سے کمپن یا ٹرانسمیشن کی ناکامی سے بچنے کے لئے صرف اصل فیکٹری کے حصوں کا استعمال کرنا چاہئے۔
تنصیب کی درستگی:
جب تبدیل کرتے ہو تو ، موٹر اور مین یونٹ (شعاعی اور محوری انحرافات کو عام طور پر ≤ 0.1 ملی میٹر ہونے کی ضرورت ہوتی ہے) کی باہمی تعاون کو درست طریقے سے درست کریں ، ڈائل اشارے کا استعمال کرتے ہوئے پیمائش کریں ، وغیرہ۔
لچکدار جسم کو انسٹال کرتے وقت ، کسی مسخ کو یقینی بنائیں ، اور یکساں طور پر بولٹ کو مخصوص ٹارک پر سخت کریں۔
باقاعدہ معائنہ:
روزانہ کی دیکھ بھال کے دوران لچکدار جسم کی حالت ، بولٹ کی سختی اور آپریٹنگ درجہ حرارت کی جانچ کریں۔
مشین کو وقت پر روکیں جب غیر معمولی کمپن کا پتہ لگ جاتا ہے اور غلطی کی توسیع سے بچنے کے لئے فوری طور پر اس کی جانچ پڑتال کریں۔
