بنیادی پیرامیٹرز اور قابل اطلاق منظرنامے
ماڈل کے معنی: WSD سیریز اٹلس کوپکو کا ایک کلاسک خودکار نکاسی آب کا جزو ماڈل ہے۔ 250-750 بہاؤ کی حد یا پریشر گریڈ کی نمائندگی کرتا ہے جس کے ساتھ یہ مطابقت رکھتا ہے (مخصوص پیرامیٹرز کو سرکاری دستی کا حوالہ دینا چاہئے)۔
ورکنگ پریشر: عام طور پر 0-16 بار کمپریسڈ ایئر سسٹم پر لاگو ہوتا ہے ، زیادہ تر صنعتی ایئر کمپریسرز کے دباؤ کی ضروریات کو پورا کرتا ہے۔
انٹرفیس کی وضاحتیں: عام طور پر G1/2 "یا NPT 1/2" تھریڈڈ انٹرفیس ، مختلف پائپ لائنوں کے ساتھ رابطے کی سہولت فراہم کرتے ہیں۔
قابل اطلاق ماڈل: GA سیریز میں بڑے پیمانے پر استعمال کیا جاتا ہے (جیسے GA37-GA160 درمیانے درجے کی سکرو مشینیں) ، بڑی سینٹرفیوگل ایئر کمپریسرز ، اور علاج معالجے کے بعد کا سامان (جیسے ایف ڈی سیریز کے فلٹرز ، سی ڈی سیریز ڈرائر)۔
ساخت اور کام کرنے کا اصول
بنیادی اجزاء: الیکٹرک ٹائمنگ کنٹرول کے طریقہ کار کا استعمال کرتے ہوئے والو باڈی ، الیکٹرانک ٹائمر ، سولینائڈ والو ، فلٹر اسکرین ، نکاسی آب کی دکان ، اور سگ ماہی اجزاء شامل کریں۔
ورکنگ منطق:
بلٹ ان ٹائمر کے ذریعے نکاسی آب کے چکر (جیسے 0.5 سے 45 منٹ تک ایڈجسٹ) اور نکاسی آب کی مدت (جیسے 0.5 سے 10 سیکنڈ تک ایڈجسٹ) سیٹ کریں۔
مقررہ وقت تک پہنچنے کے بعد ، سولینائڈ والو کو کھولنے کے لئے متحرک کیا جاتا ہے ، اور کنڈینسیٹ پانی سسٹم کے دباؤ میں خارج ہوتا ہے۔
نکاسی آب کے مکمل ہونے کے بعد ، سولینائڈ والو کو بند کرنے کے لئے غیر متحرک کیا جاتا ہے ، نکاسی آب کو روکتا ہے اور ہوا کے رساو کو روکتا ہے۔
فوائد: خالص مکینیکل نکاسی آب کے والوز کے مقابلے میں ، وقت کا کنٹرول زیادہ عین مطابق ہوتا ہے ، اور پیرامیٹرز کو ماحولیاتی نمی اور استعمال کے حالات کے مطابق لچکدار طریقے سے ایڈجسٹ کیا جاسکتا ہے ، جس سے غیر موثر راستہ کو کم کیا جاسکتا ہے۔
بنیادی خصوصیات
اصل کوالٹی اشورینس: اٹلس کوپکو کے اصل فیکٹری کے معیار کے مطابق تیار کردہ ، مواد (جیسے والو باڈی پیتل یا انجینئرنگ پلاسٹک ، اور سگ ماہی کے اجزاء تیل مزاحم ربڑ ہونے کی وجہ سے) کمپریسڈ ہوا کے نظام کے کثیر تیل اور مرطوب ماحول کے لئے موزوں ہیں ، جس کی عمر 100،000 سے زیادہ کارروائیوں کی ہے۔
کم توانائی کی کھپت کا ڈیزائن: سولینائڈ والو جلدی سے جواب دیتا ہے اور جب بند ہوتا ہے تو اس کی سخت مہر ہوتی ہے ، جس میں رساو حجم ≤0.1 L/منٹ (معیاری حالات) ہوتا ہے ، جس سے کمپریسڈ ہوا کے فضلہ کو نمایاں طور پر کم کیا جاتا ہے۔
اینٹی کلگنگ کی صلاحیت: بلٹ میں سٹینلیس سٹیل فلٹر اسکرین کنڈینسیٹ پانی (جیسے دھات کا ملبہ ، تیل کیچڑ) میں نجاست کو فلٹر کرسکتی ہے ، جس سے والو کور جامنگ کے خطرے کو کم کیا جاسکتا ہے۔
تنصیب کی لچک: افقی یا عمودی تنصیب کی حمایت کرتا ہے ، جو حفاظتی کور سے لیس ہے ، جو ورکشاپس جیسے پیچیدہ ماحول کے لئے موزوں ہے۔
بحالی کی سہولت: ماڈیولر ڈیزائن ، فلٹر اسکرینوں کو الگ سے الگ اور صاف کیا جاسکتا ہے ، جیسے سولینائڈ والو کنڈلی جیسے اجزاء کو انفرادی طور پر تبدیل کیا جاسکتا ہے ، جس سے بحالی کے اخراجات کو کم کیا جاسکتا ہے۔
عام غلطیاں اور بحالی کی تجاویز
غلطی کی توضیحات:
کوئی نکاسی آب: ٹائمر کی ناکامی ، سولینائڈ والو کوئل برن آؤٹ ، فلٹر اسکرین کلوگنگ یا پائپ انجماد (کم درجہ حرارت کا ماحول)۔
مسلسل رساو: والو کور سگ ماہی اجزاء کا لباس ، سولینائڈ والو پھنس گیا اور مکمل طور پر بند نہیں۔
غیر معمولی آپریشن: غلط ٹائمر پیرامیٹر کی ترتیب ، غیر مستحکم بجلی کی فراہمی وولٹیج۔
بحالی کے نکات:
باقاعدگی سے صفائی: فلٹر اسکرین کو جدا کرکے اور ہر 3 ماہ میں صفائی کرکے نجاست کو دور کریں۔ سخت ماحول میں 1 مہینہ مختصر کریں۔
پیرامیٹر ایڈجسٹمنٹ: کنڈینسیٹ پانی کے حجم کے مطابق نکاسی آب کے چکر کو ایڈجسٹ کریں (جیسے بارش کے موسموں کے دوران سائیکل کو مختصر کرنا ، سردیوں میں نکاسی آب کی دکان کو منجمد کرنے سے روکیں)۔

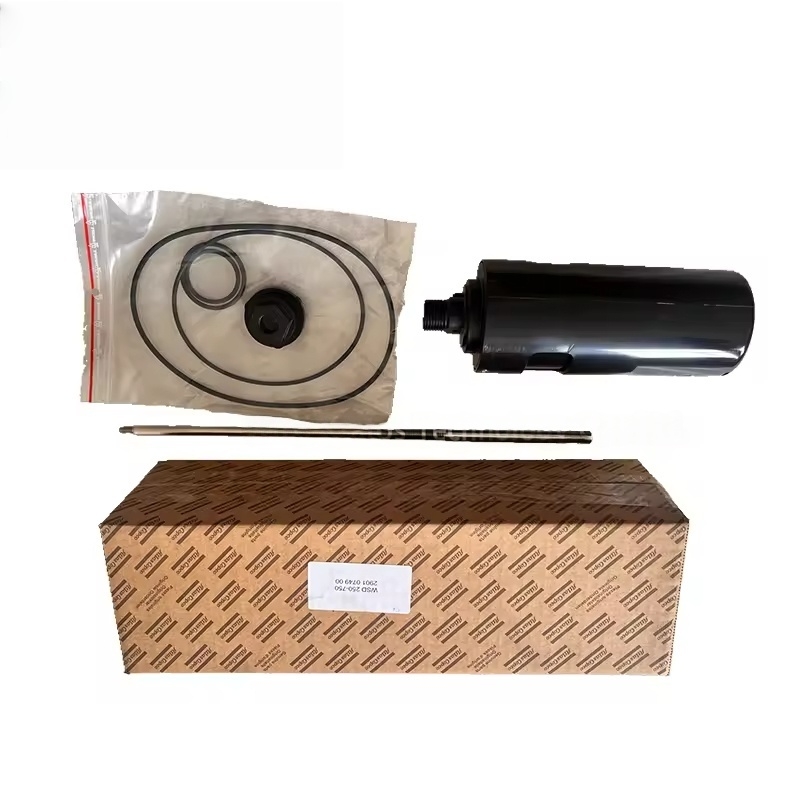

اجزاء کی تبدیلی: جب وہ عمر یا ناقص ہوتے ہیں تو سگ ماہی کے اجزاء یا سولینائڈ والو کنڈلی کو تبدیل کریں (جیسے WSD250-750 سرشار سولینائڈ والو کنڈلی ، O- رنگ) ؛ نالیوں کے پورے جزو کو تبدیل کریں جب والو کے جسم میں دراڑیں پڑتی ہیں ، والو کور شدید پہنا جاتا ہے ، یا ٹائمر ناکام ہوجاتا ہے۔
