اٹلس کوپکو ایئر کمپریسرز کے پانی اور تیل کے پائپوں کے مواد اور خصوصیات:
ٹھنڈک پانی کے پائپ:
زیادہ تر تانبے کے ٹیوبیں ، ہموار اسٹیل ٹیوبیں یا فوڈ گریڈ پیویسی ٹیوبیں استعمال کریں۔ کچھ بڑے پیمانے پر یونٹ سٹینلیس سٹیل ٹیوبیں (304 مواد) استعمال کرتے ہیں۔ ان کے پاس سنکنرن مزاحمت (ٹھنڈک پانی کے معیار کے لئے موزوں ہے) اور اچھی تھرمل چالکتا ہے۔
دباؤ مزاحمت کولنگ سسٹم (عام طور پر 1-3 بار) کے دباؤ سے مماثل ہے۔ دیوار کی موٹائی کو پائپ قطر اور دباؤ کے مطابق ڈیزائن کیا گیا ہے تاکہ پانی کے دباؤ کے اتار چڑھاو کی وجہ سے پھٹ جانے سے بچا جاسکے۔
تیل کے پائپ:

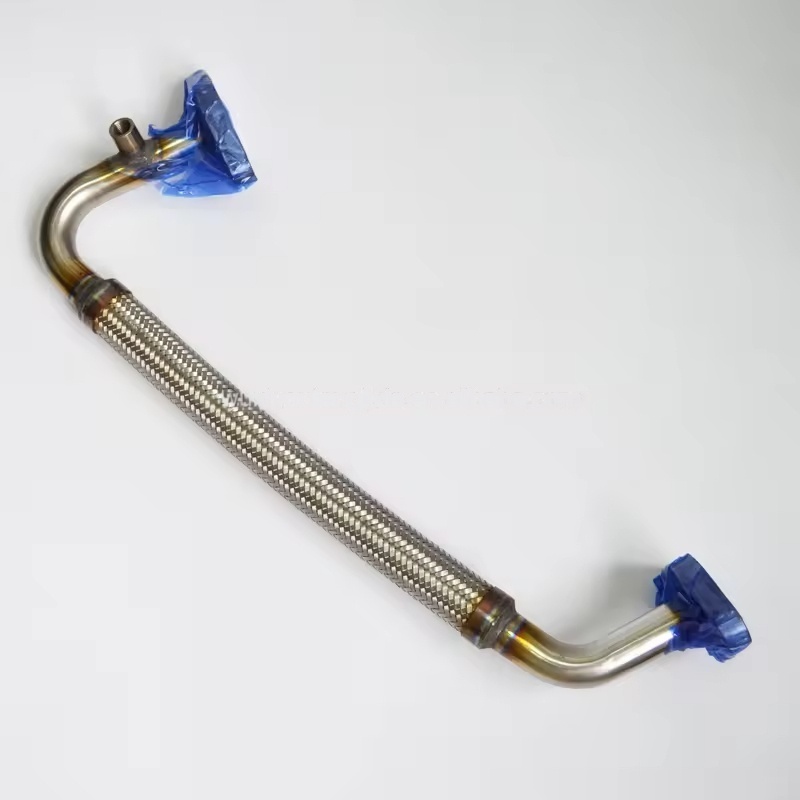

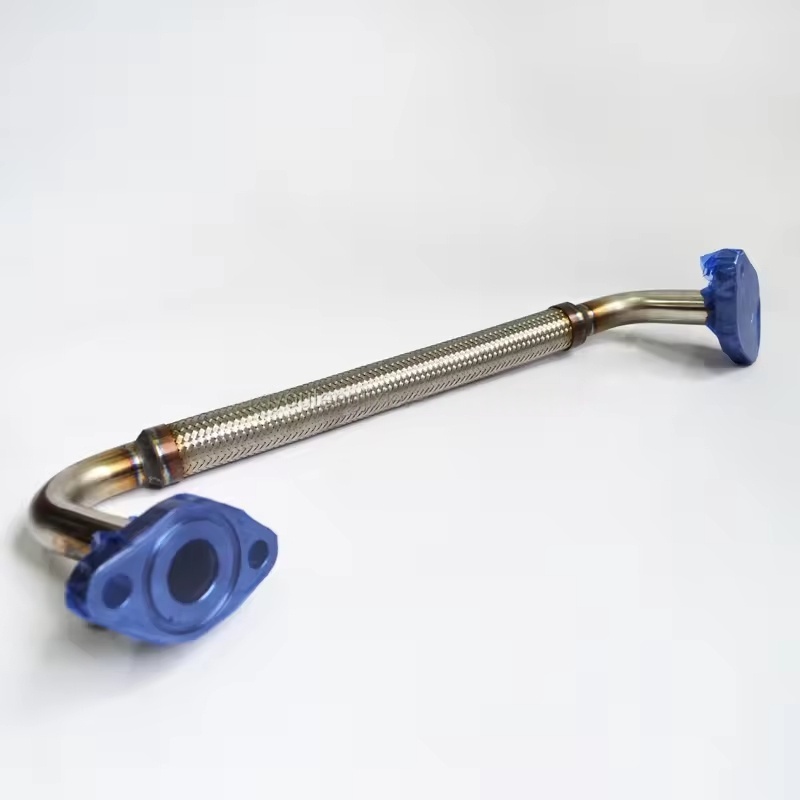

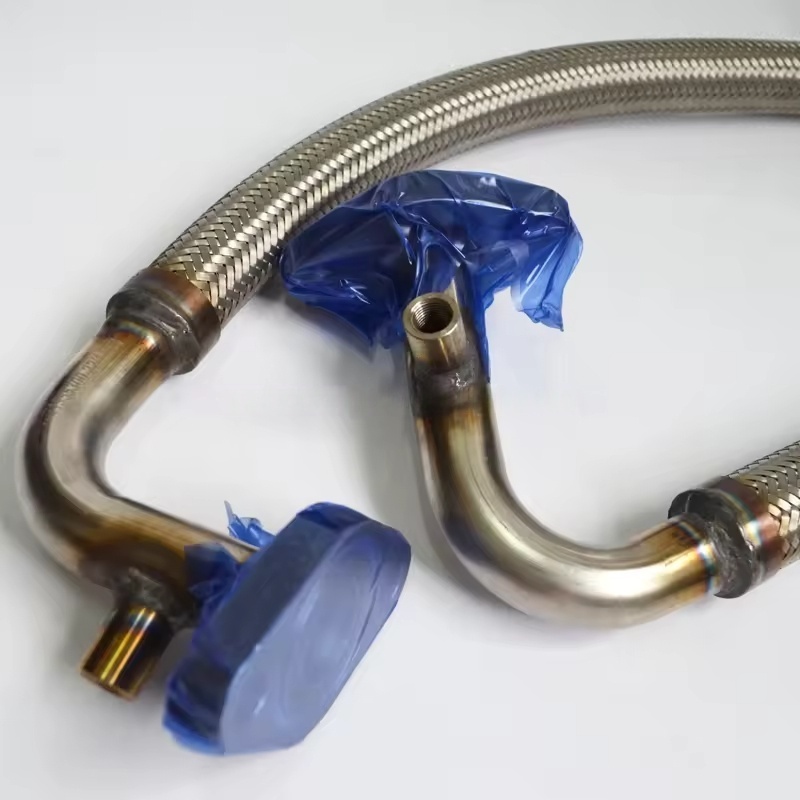

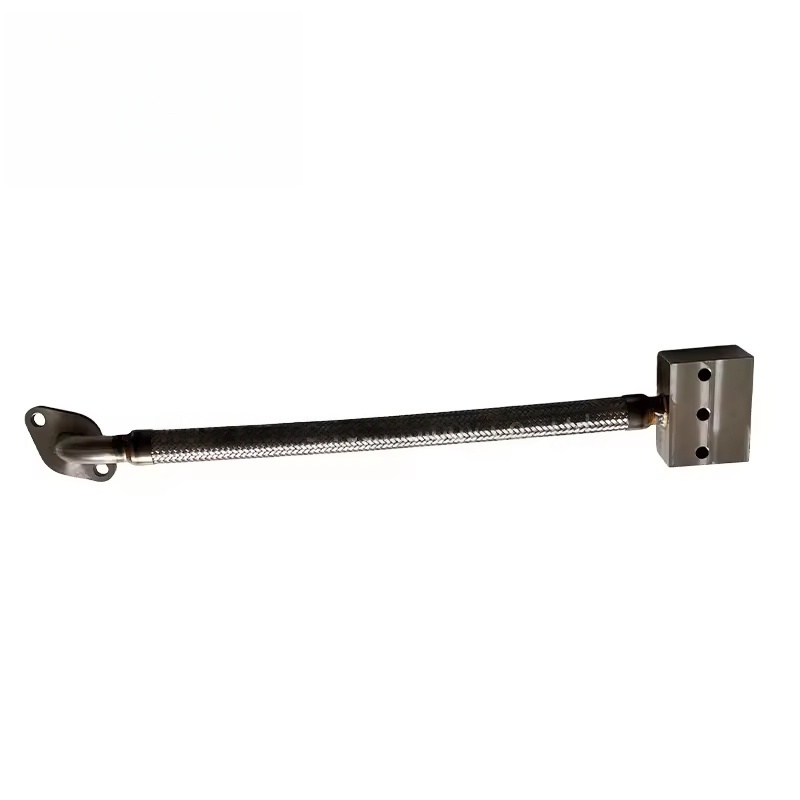

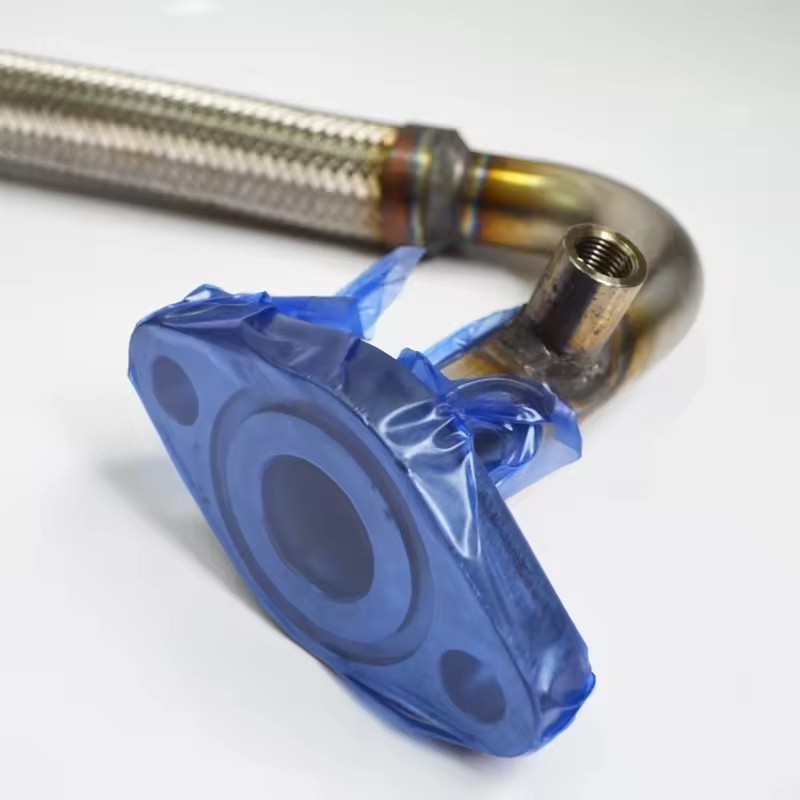

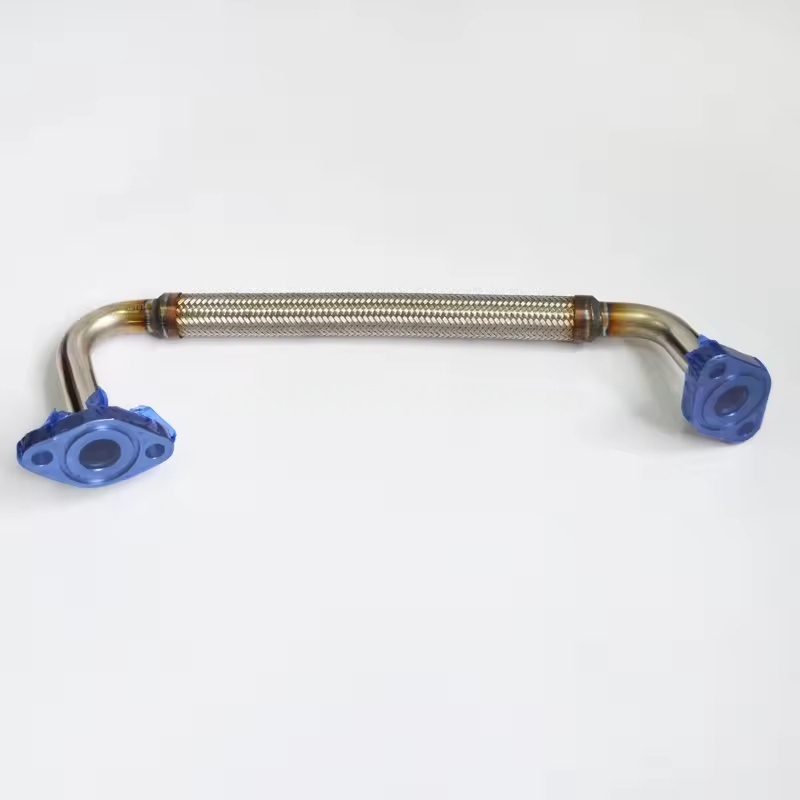

بنیادی طور پر ہموار اسٹیل ٹیوبیں (کاربن اسٹیل یا سٹینلیس سٹیل) ، ہائی پریشر ربڑ ٹیوبیں (بنے ہوئے پرت کمک کے ساتھ) یا نایلان ٹیوبیں استعمال کریں۔ انہیں چکنا کرنے والے تیل اور ایک خاص درجہ حرارت (80-120 ℃) میں طویل مدتی وسرجن کا مقابلہ کرنے کی ضرورت ہے۔
چکنا کرنے والے تیل پائپ لائن کی دباؤ کی مزاحمت دباؤ کی ضروریات کو پورا کرتی ہے (عام طور پر 2-10 بار ، مختلف ماڈلز اور مقامات سے مخصوص)۔ ربڑ کے نلکوں کو تیل کی مزاحمت (عام طور پر NBR یا FKM مواد اندرونی پرت کے طور پر) رکھنے کی ضرورت ہوتی ہے۔
وضاحتیں اور مطابقت
پائپ قطر: بہاؤ کی ضروریات کے مطابق ڈیزائن کیا گیا ہے۔ ٹھنڈک پانی کے پائپوں کا قطر عام طور پر DN10-DN50 ہوتا ہے (جیسے φ12 ملی میٹر ، φ6 ملی میٹر ، φ25 ملی میٹر ، وغیرہ) ، جبکہ تیل کے پائپوں کا قطر چھوٹا ہوتا ہے (جیسے φ6 ملی میٹر ، φ8 ملی میٹر ، φ10 ملی میٹر ، وغیرہ)۔ مخصوص سائز کا تعین ماڈل (جیسے جی اے سیریز ، جی سیریز ، زیڈ ٹی سیریز) اور مقام (جیسے مرکزی یونٹ کا تیل inlet ، آئل کولر کا inlet اور آؤٹ لیٹ) کے ذریعہ کیا جاتا ہے۔
کنکشن کا طریقہ: عام طور پر استعمال کیا جاتا ہے تھریڈڈ کنیکشن (این پی ٹی یا جی تھریڈز) ، فلانج کنیکشن (بڑے پائپ قطر کے لئے) ، یا کوئیک کنیکٹر (ربڑ کے نلیاں/نایلان ٹیوبوں کے لئے)۔ انٹرفیس کے کمپن حوصلہ افزائی ڈھیلے کو کم کرنے کے لئے پائپ کلیمپ کے ذریعہ کچھ پائپ روٹس طے کیے جاتے ہیں۔
درخواست کے مقامات:
کولنگ واٹر پائپ: بنیادی طور پر واٹر کولر (انلیٹ اور آؤٹ لیٹ) ، واٹر پمپ ، درجہ حرارت پر قابو پانے والے والوز ، کولنگ ٹاورز کے کنکشن پائپ وغیرہ میں تقسیم کیا جاتا ہے ، جو کولنگ میڈیم کو گرمی کی کھپت کی ضرورت ہوتی ہے (جیسے تیل سے جدا کرنے والے ، سلنڈر جسم وغیرہ) کی ضرورت ہوتی ہے۔
آئل پائپ: تیل کے ٹینک ، آئل فلٹر ، آئل کولر ، مین یونٹ کے تیل inlet ، تیل کے دباؤ کو ریگولیٹ کرنے والے والو وغیرہ کے درمیان منسلک ، تیل کی گردش کا راستہ تشکیل دیتے ہیں۔
بحالی اور متبادل احتیاطی تدابیر:
باقاعدہ معائنہ: باقاعدگی سے سنکنرن ، پہننے اور رساو (خاص طور پر انٹرفیس کے حصوں میں) کی جانچ کریں۔ ربڑ کے نلکوں کو عمر بڑھنے ، کریکنگ اور بلجنگ کی جانچ پڑتال کرنے کی ضرورت ہے۔ بروقت پائے جانے والے کسی بھی مسئلے کو تبدیل کریں۔
تبدیلی کی ضروریات:
جب تبدیل کرتے ہو تو ، بہاؤ اور دباؤ کے ملاپ کو یقینی بنانے کے لئے اصل (پائپ قطر ، مواد ، دباؤ کے خلاف مزاحمت کی سطح) کی طرح اسی تصریح کے پائپوں کا استعمال کریں۔
دھات کے پائپوں کو کاٹنے کے بعد ، نظام میں داخل ہونے والی نجاستوں سے بچنے کے لئے بروں کو صاف کریں۔ لاتعلقی کو روکنے کے لئے ربڑ ٹیوب کے جوڑ کو مضبوطی سے کلیمپ کرنے کی ضرورت ہے۔
پائپ لے آؤٹ کو ضرورت سے زیادہ موڑنے یا تناؤ سے بچنا چاہئے ، اور پائپ کلیمپوں کی وقفہ کاری کو کمپن اور پہننے کو کم کرنے کے لئے معقول ہونا چاہئے۔
اصل فیکٹری حصوں کے فوائد: سائز کی درستگی ، اصل فیکٹری پانی اور تیل کے پائپوں کی مادی کارکردگی یونٹ ڈیزائن کے ساتھ مکمل طور پر مماثل ہے ، خاص طور پر اعلی دباؤ اور اعلی درجہ حرارت والے علاقوں میں ، طویل مدتی آپریشنل وشوسنییتا کو یقینی بناتے ہیں اور رساو کی توقعات کو کم کرتے ہیں۔
