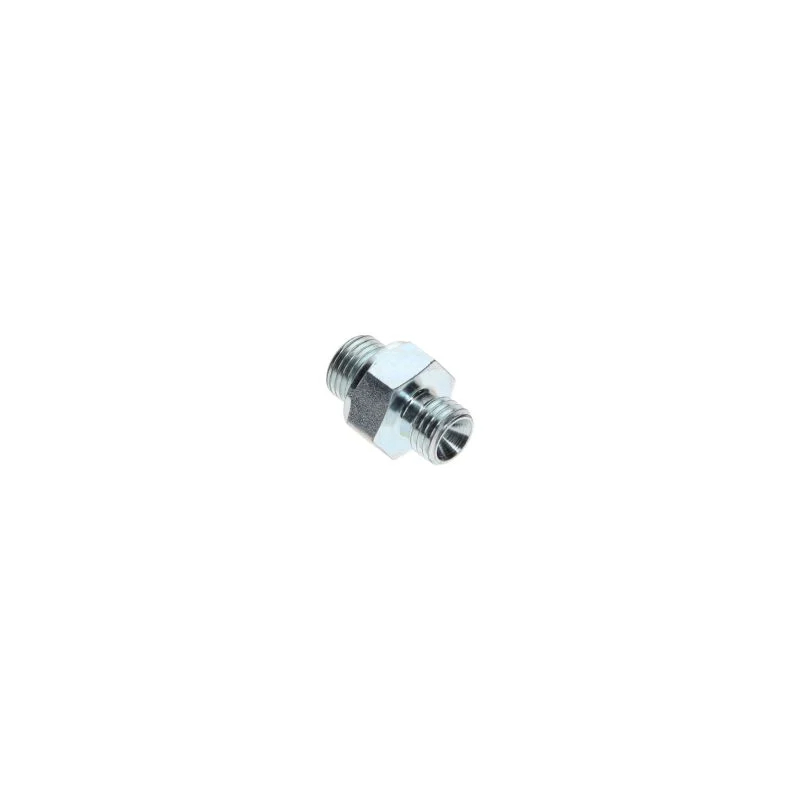

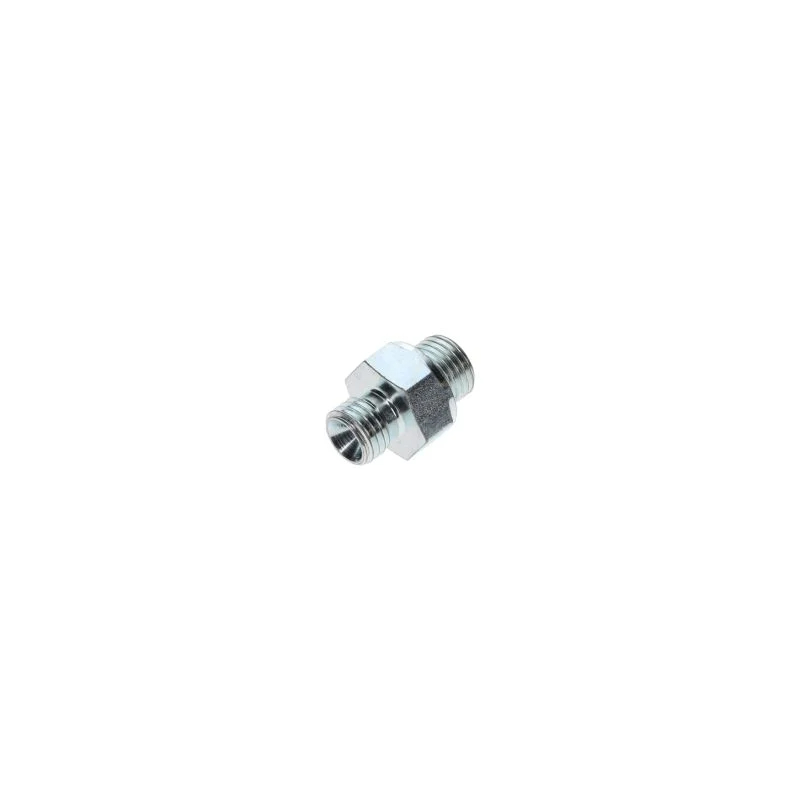

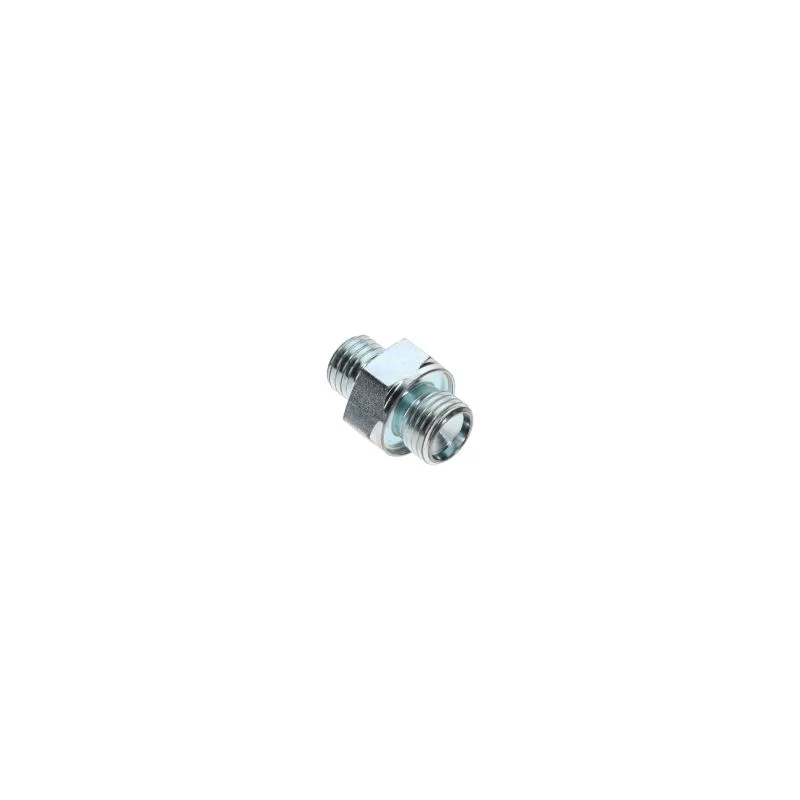

اصل 1622486700 اٹلس کوپکو نپل M12x1،5 x G1/4 تیل انجکشن والے سکرو کمپریسر کے لئے

اٹلس کوپکو فاسٹنر

I. بنیادی پیرامیٹر کے معنی

ایم 12: اشارہ کرتا ہے کہ بولٹ کا برائے نام قطر 12 ملی میٹر ہے (دھاگے کا بڑا قطر ، جو بیرونی دھاگے کا زیادہ سے زیادہ قطر ہے)۔

1.5: اشارہ کرتا ہے کہ پچ 1.5 ملی میٹر (دو ملحقہ دھاگوں کے درمیان محوری فاصلہ) ہے ، جو ایک عمدہ تھریڈڈ قسم ہے (M12 کی بڑی پچ 1.75 ملی میٹر ہے)۔

عمدہ دھاگوں کی خصوصیات: موٹے دھاگوں کے مقابلے میں ، M12 × 1.5 میں زیادہ دھاگے والے دانت اور خود کو بہتر بنانے کی بہتر کارکردگی ہوتی ہے ، جو اینٹی لوسننگ ، سگ ماہی ، یا جہاں جگہ محدود ہوتی ہے (جیسے کمپن کی وجہ سے ہوا کے کمپریسرز میں اعلی دباؤ والے اجزاء کا تعلق) کی ضرورت ہوتی ہے۔

ii. عام مواد اور طاقت کے درجات

ایئر کمپریسر بولٹ کو کمپن ، درجہ حرارت کی تبدیلیوں (عام درجہ حرارت سے 150 ℃ سے اوپر) اور ایک خاص پری لوڈ کا مقابلہ کرنے کی ضرورت ہے۔ مادی اور طاقت کا انتخاب بہت ضروری ہے:

مواد:

عام حالات: کم کاربن اسٹیل (جیسے Q235) ، میڈیم کاربن اسٹیل (جیسے 45 اسٹیل) ، غیر سنکچن اور کم کمپن علاقوں کے لئے موزوں ہے۔

شدید حالات (اعلی درجہ حرارت ، نمی ، تیل کی دھند): کھوٹ اسٹیل (جیسے 40CR ، 35CRMO) ، اعلی طاقت ، تھکاوٹ کے خلاف مزاحمت ؛ سٹینلیس سٹیل (جیسے 304 ، 316) ، سنکنرن مزاحم ، تیل سے پاک ہوا کمپریسرز یا فوڈ گریڈ ایئر کمپریسرز کے لئے موزوں ہے۔

طاقت کے درجات:

مثال کے طور پر نشان زد: 8.8 گریڈ ، 10.9 گریڈ (بولٹ ہیڈ میں عام طور پر مارکنگ ہوتی ہے)۔

جس کا مطلب بولوں: اعشاریہ نقطہ × 100 سے پہلے کی تعداد ٹینسائل طاقت (ایم پی اے) ہے ، اعشاریہ نقطہ × 10 کے بعد کی تعداد پیداوار کا تناسب (پیداوار کی طاقت / تناؤ کی طاقت) ہے۔

8.8 گریڈ: ٹینسائل طاقت 800MPA ، پیداوار کی طاقت 640MPA ، درمیانے درجے کے بوجھ کے لئے موزوں (جیسے ایئر کمپریسر ہاؤسنگ کا کنکشن)۔

10.9 گریڈ: ٹینسائل طاقت 1000MPA ، پیداوار کی طاقت 900MPA ، زیادہ بوجھ کے ل suitable موزوں ہے (جیسے ہائی پریشر کی پوزیشنوں پر سلنڈر ہیڈ اور سلنڈر جسم کا کنکشن)۔

iii. سر کی قسم اور اینٹی لوسننگ کا طریقہ

ہیڈ کی قسم: تنصیب کی جگہ اور آلے کی مطابقت کی بنیاد پر منتخب کریں:

مسدس ہیڈ (سب سے عام): بیرونی مسدس ہیڈ (جی بی/ٹی 5782 مکمل دھاگہ ، جی بی/ٹی 5783 جزوی دھاگہ) ، وسیع پیمانے پر استعمال ہونے والے رنچ کے ساتھ سخت کرنے کے لئے موزوں ہے۔

اندرونی مسدس ہیڈ: سر ایک اندرونی ہیکساگونل سوراخ ہے ، جو تنگ جگہ والے علاقوں کے لئے موزوں ہے (جیسے ایئر کمپریسر کی داخلی پائپ لائن طے کرنا) ، زیادہ سخت ٹارک کے ساتھ۔

اینٹی لوسننگ اقدامات: ایئر کمپریسر آپریشن کے دوران ، کمپن بڑی ہوتی ہے ، اضافی اینٹی لوسننگ کی ضرورت ہوتی ہے۔

اسپرنگ واشر: پری لوڈ پیدا کرنے کے لچکدار اخترتی پر انحصار کرتے ہوئے ، ڈھیلنے کو روکتا ہے (عام طور پر آسان حالات میں استعمال ہوتا ہے)۔

اینٹی لوسننگ نٹ: نایلان رنگ (نایلان لاکنگ نٹ) یا دھات کے داخل کے ساتھ ، رگڑ قوت کے ذریعے ڈھیلنے کو روکنے کے لئے ، اعلی تعدد کمپن پوزیشنوں کے لئے موزوں ہے۔

تھریڈ چپکنے والی: تھریڈ کی سطح پر انیروبک گلو (جیسے لوکیٹائٹ 243) کا اطلاق کریں ، علاج کے بعد ، چپکنے والی قوت ، علیحدہ اور قابل اعتماد اینٹی لوسننگ تشکیل دیتے ہیں۔
