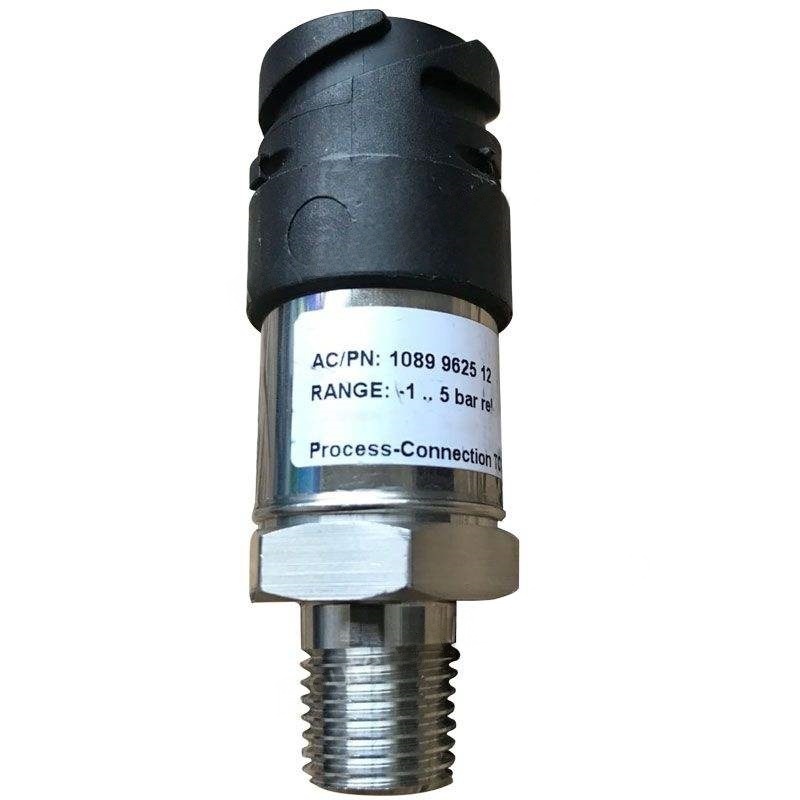

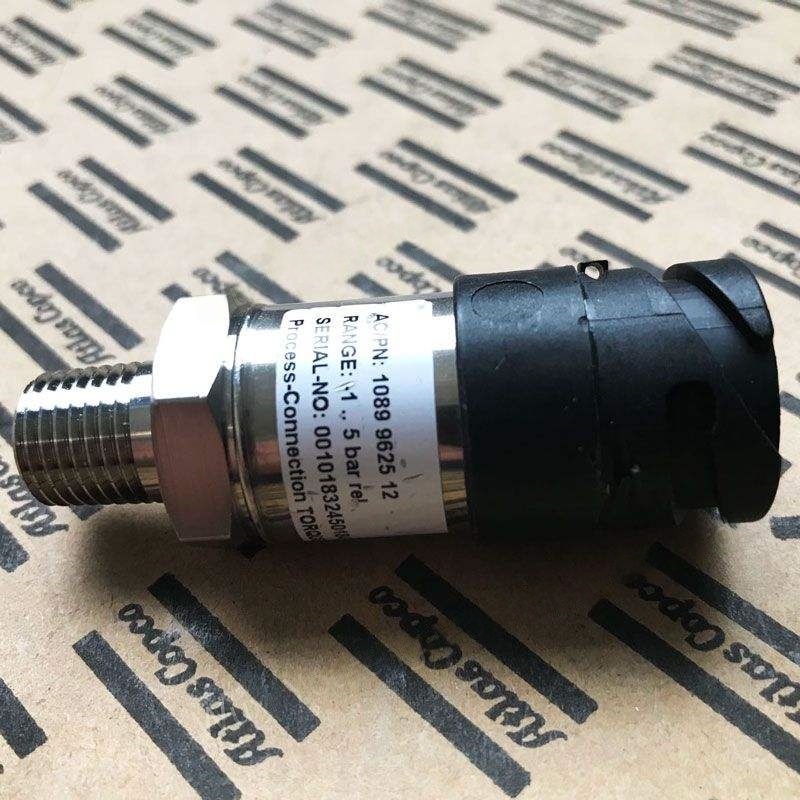

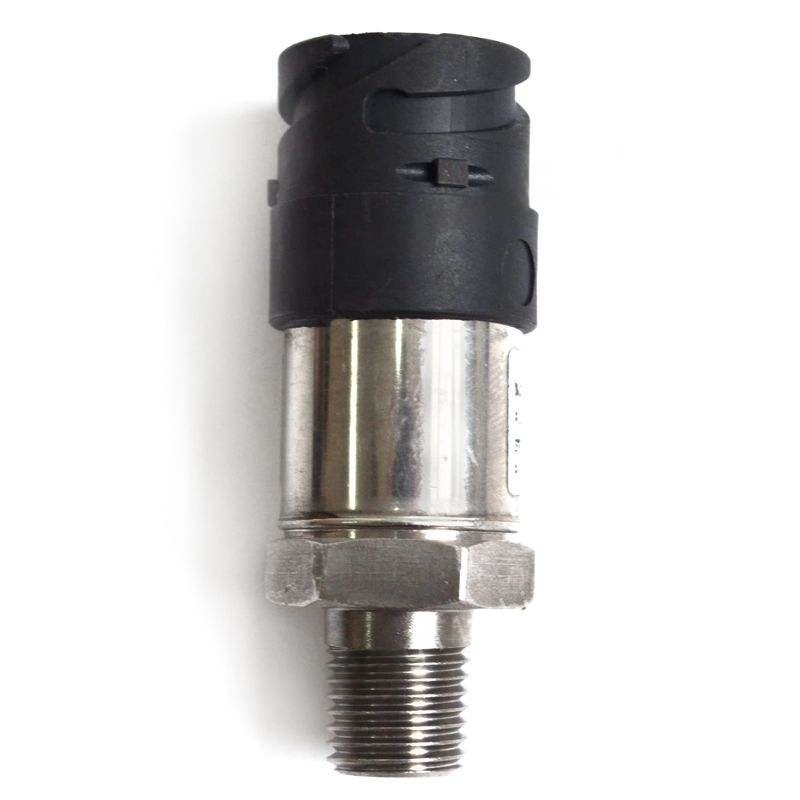

10899962512 اٹلس کوپکو سینسر پریس حصے

I. کام کرنے کا اصول

پریشر سینسر کا آپریشن جسمانی اثرات کے تبادلوں پر مبنی ہے۔ تین عام اقسام ہیں:

پیزورسیسٹیو اثر: جب دباؤ کا نشانہ بنایا جاتا ہے تو سیمیکمڈکٹر مواد (جیسے سلیکن) کی مزاحمت کی قیمت تبدیل ہوتی ہے۔ مزاحمتی تبدیلی کو وہٹ اسٹون پل کے ذریعے وولٹیج سگنل میں تبدیل کیا جاتا ہے۔

پیزو الیکٹرک اثر: جب کچھ کرسٹل (جیسے کوارٹج) فورس کا نشانہ بنتے ہیں تو چارجز تیار کرتے ہیں۔ دباؤ کی قیمت کو بالواسطہ طور پر حاصل کرنے کے لئے چارج کی مقدار کی پیمائش کی جاتی ہے۔

کیپسیٹیو اثر: دباؤ میں تبدیلیوں کی وجہ سے کیپسیٹر پلیٹوں کے مابین وقفہ کاری تبدیل ہوجاتی ہے ، اس طرح کیپسیٹینس ویلیو میں تبدیلی کا سبب بنتا ہے ، جس کے بعد اسے بجلی کے سگنل میں تبدیل کردیا جاتا ہے۔

iii. بنیادی درخواست کے منظرنامے

پریشر کنٹرول: سیٹ رینج (جیسے 0.6 - 0.8 MPa) کے اندر اسٹوریج ٹینک کے دباؤ کو برقرار رکھیں ، جب دباؤ اوپری حد تک پہنچ جاتا ہے تو خود بخود اتارتا ہے ، اور جب یہ نچلی حد سے نیچے گرتا ہے تو دوبارہ اسٹارٹ ہوجاتا ہے۔

حفاظت سے تحفظ: راستہ کے دباؤ کی نگرانی کریں۔ جب دباؤ حد سے تجاوز کرتا ہے تو ، دھماکے کے خطرات کو روکنے کے لئے حفاظتی والو یا ہنگامی بند کو متحرک کریں۔

توانائی کی بچت کی اصلاح: انلیٹ اور آؤٹ لیٹ کے مابین دباؤ کے فرق کی نگرانی کرکے ، کمپریشن تناسب کا حساب لگائیں ، اور توانائی کے تحفظ کو حاصل کرنے کے لئے موٹر پاور کو ایڈجسٹ کریں۔

غلطی کی تشخیص: غیر معمولی دباؤ کے اتار چڑھاو (جیسے اچانک دباؤ ڈراپ) رساو یا والو کی ناکامی کی نشاندہی کرسکتا ہے۔

iv. انتخاب کے لئے کلیدی پیرامیٹرز

پیمائش کی حد: ایئر کمپریسر کے ورکنگ پریشر کی بنیاد پر انتخاب کریں۔ عام طور پر ، یہ کام کرنے والے دباؤ کو 1.5 - 2 گنا ہے (مثال کے طور پر ، اگر ورکنگ پریشر 0.8 MPa ہے تو ، 0 - 1.6 MPa کی حد منتخب کریں)۔

درستگی کا درجہ: صنعتی گریڈ عام طور پر ± 0.5 ٪ FS استعمال کرتا ہے ، جبکہ لیبارٹری یا طبی سامان میں ± 0.1 ٪ FS یا اس سے اوپر کی ضرورت ہوتی ہے۔

آؤٹ پٹ سگنل: عام طور پر 4 - 20 ایم اے (مضبوط اینٹی مداخلت ، طویل فاصلے سے ٹرانسمیشن کے لئے موزوں) ، 0 - 10V (اچھی مطابقت)۔

انٹرفیس میٹریل: سنکنرن ماحول کے لئے ، سٹینلیس سٹیل یا سیرامک ​​انٹرفیس مواد کا انتخاب کریں۔

تحفظ گریڈ: مرطوب یا خاک آلود ماحول کے لئے IP65 یا اعلی تحفظ گریڈ منتخب کریں۔

V. تنصیب اور بحالی کے نکات

تنصیب کا مقام:

اعلی کمپن (جیسے موٹر کے قریب) والے علاقوں میں انسٹال کرنے سے گریز کریں ، اور جھٹکا جذب کرنے والا آلہ شامل کریں۔

اس بات کو یقینی بنائیں کہ دباؤ کا انٹرفیس عمودی طور پر نیچے کی طرف ہے تاکہ سینسر کے اندرونی حصے میں داخل ہونے سے کنڈینسیٹ پانی کو روکا جاسکے۔

انشانکن کی مدت: سال میں ایک بار کیلیبریٹ کرنے کی سفارش کی جاتی ہے۔ اعلی صحت سے متعلق درخواستوں کے ل every ، ہر چھ ماہ بعد کیلیبریٹ کریں۔

خرابیوں کا سراغ لگانا:

کوئی سگنل آؤٹ پٹ نہیں: چیک کریں کہ آیا بجلی کی فراہمی اور وائرنگ ڈھیلی ہے ، اور اگر سینسر جل گیا ہے۔

بڑے آؤٹ پٹ ویلیو میں اتار چڑھاو: یہ پائپ لائن کمپن ، میڈیم پلسیشن ، یا سینسر عمر بڑھنے کی وجہ سے ہوسکتا ہے۔

صفر بڑھے ہوئے: سینسر کو دوبارہ کیلیبریٹ یا تبدیل کریں۔

ششم عام درخواست کے معاملات

کیس 1: فیکٹری کا ایئر کمپریسر اکثر شروع ہوتا ہے اور رک جاتا ہے۔ پریشر سینسر کے ساتھ نگرانی کرکے ، یہ پایا گیا کہ اسٹوریج ٹینک کا دباؤ بہت زیادہ اتار چڑھاؤ کا شکار ہے۔ سینسر کی تنصیب کی پوزیشن کو ایڈجسٹ کرنے اور پی آئی ڈی پیرامیٹرز کو بہتر بنانے کے بعد ، اسٹارٹ اسٹاپ فریکوئنسی میں 30 فیصد کمی واقع ہوئی ، جس سے سامان کی عمر میں توسیع ہوتی ہے۔

کیس 2: میڈیکل ایئر کمپریسرز میڈیکل آلات کی سخت ضروریات کو پورا کرتے ہوئے ، آؤٹ پٹ پریشر 0.3 - 0.4 ایم پی اے پر مستحکم ہونے کو یقینی بنانے کے لئے پیزورسیسٹو سینسر (0.05 ٪ ایف ایس) کا استعمال کرتے ہیں۔

vii. مستقبل کے رجحانات

ذہینیت: مائکرو پروسیسرز کو مربوط کریں ، ڈیجیٹل مواصلات (جیسے موڈبس) اور خود تشخیصی افعال کی حمایت کریں۔

چیزوں کا انٹرنیٹ (IOT): ریموٹ مانیٹرنگ اور پیش گوئی کی بحالی کے حصول کے لئے کلاؤڈ پلیٹ فارم سے رابطہ کریں۔

کم بجلی کی کھپت: بیٹری سے چلنے والے پورٹیبل آلات کے لئے موزوں بجلی کی کھپت کو کم کرنے کے لئے MEMS ٹکنالوجی کا استعمال کریں۔
