اٹلس کوپکو ایئر کمپریسر درجہ حرارت کنٹرول والو کٹ
I. کٹ ساخت اور بنیادی افعال

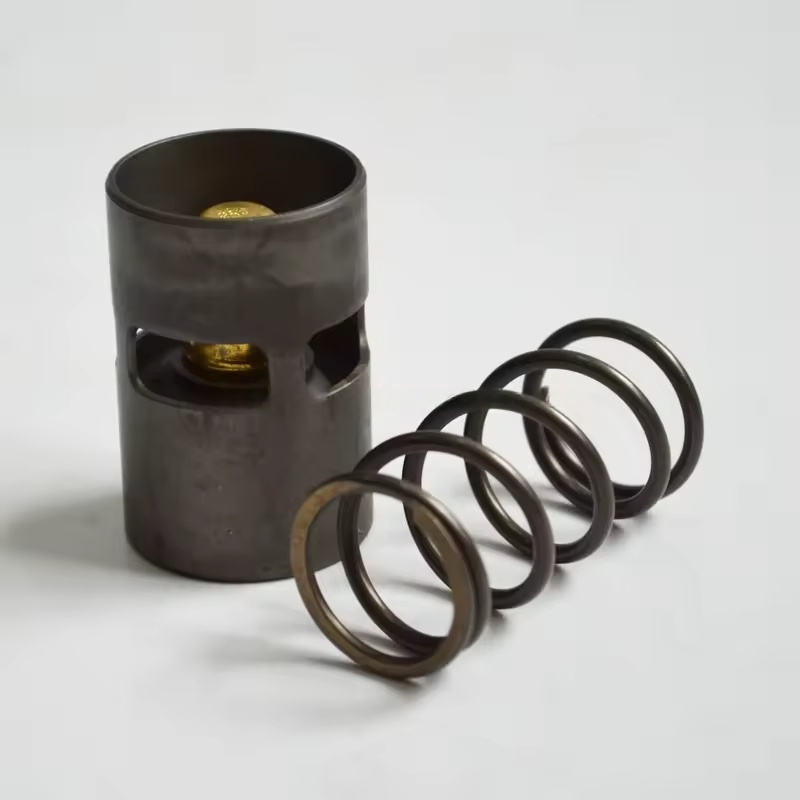

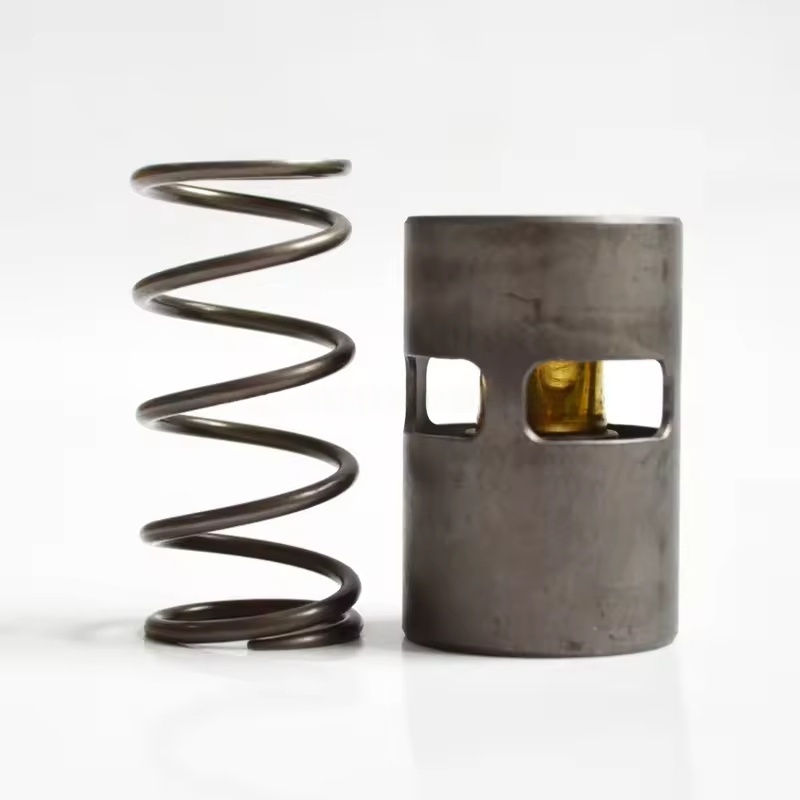

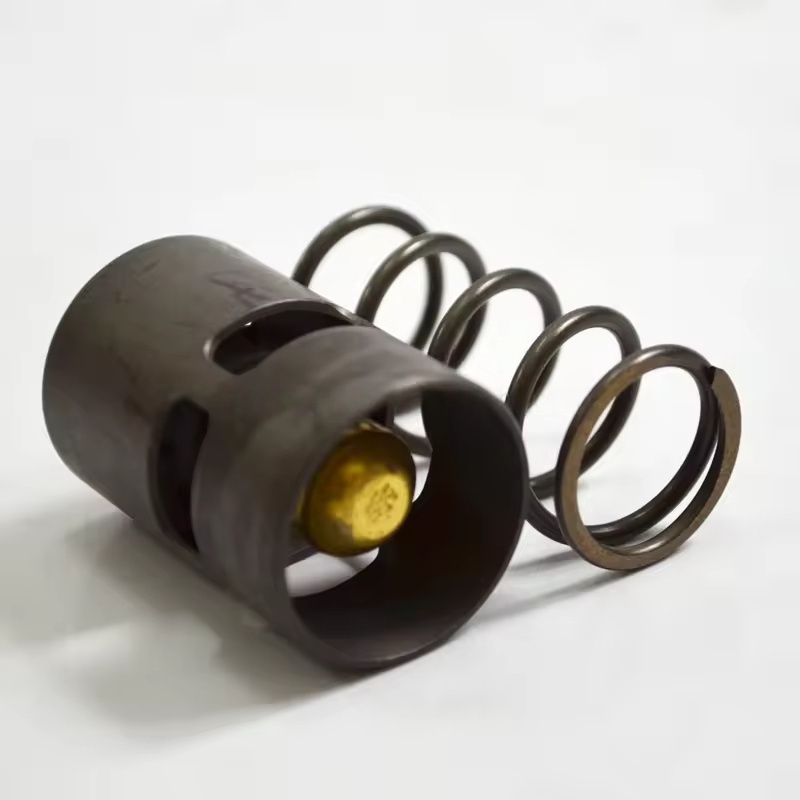

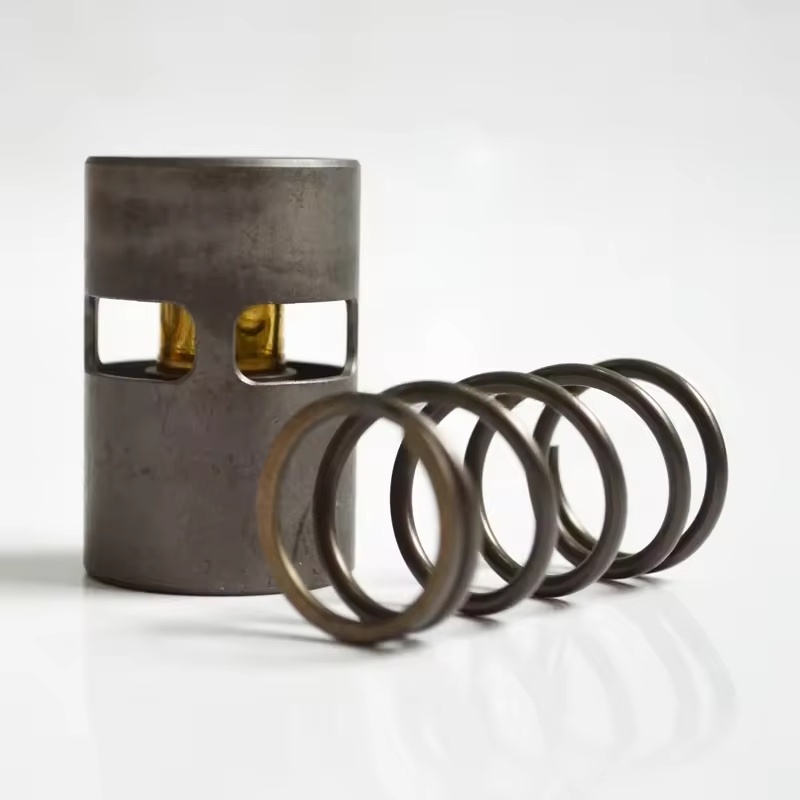

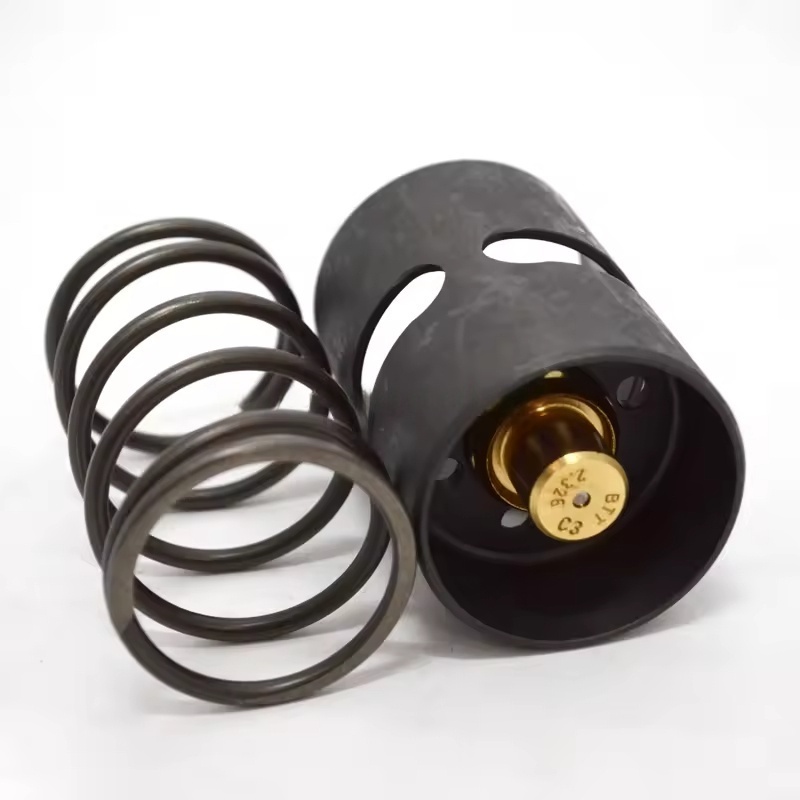

اہم اجزاء: عام طور پر درجہ حرارت پر قابو پانے والے والو باڈی (درجہ حرارت سینسنگ عنصر پر مشتمل) ، والو کور ، بہار ، مہر (O-Rings ، گاسکیٹ) ، بائی پاس پائپ لائن جوڑ ، اور انسٹالیشن لوازمات ، وغیرہ شامل کریں۔
ورکنگ اصول: درجہ حرارت سینسنگ عنصر (جیسے موم درجہ حرارت سینسنگ بلب) کے ذریعے ، یہ تیل کے درجہ حرارت میں تبدیلیوں کا احساس کرتا ہے اور خود بخود والو کور کھولنے کو ایڈجسٹ کرتا ہے:
جب تیل کا درجہ حرارت سیٹ ویلیو سے کم ہوتا ہے تو ، والو کور کولنگ سرکٹ کو بند کردیتا ہے ، اور چکنا کرنے والا تیل بائی پاس سے گزرتا ہے اور براہ راست مرکزی یونٹ میں داخل ہوتا ہے ، جس سے تیل کا درجہ حرارت تیزی سے بڑھ جاتا ہے۔
جب تیل کا درجہ حرارت مقررہ قیمت تک پہنچ جاتا ہے تو ، والو کور آہستہ آہستہ کھلتا ہے ، اور چکنا کرنے والا تیل گردش سے پہلے ٹھنڈک کے ل cool کولنگ یونٹ میں داخل ہوتا ہے ، جس سے تیل کے ضرورت سے زیادہ تیل کے درجہ حرارت سے گریز ہوتا ہے جس کی وجہ سے تیل کے معیار کو خراب کیا جاتا ہے۔
ii. موافقت کی خصوصیات
تیل کے بہاؤ ، دباؤ کے پیرامیٹرز اور تنصیب کی جگہ کے ساتھ ایئر کمپریسرز (جیسے GA ، Zr ، Zr ، وغیرہ) کی مختلف سیریز کے لئے اپنی مرضی کے مطابق ، یونٹ کے ساتھ کنٹرول درجہ حرارت کی درستگی اور مماثل کو یقینی بنانے کے لئے۔
مادی انتخاب: تیل سے بچنے والے ، اعلی درجہ حرارت سے بچنے والی دھاتیں (جیسے پیتل ، سٹینلیس سٹیل) اور خصوصی ربڑ کا استعمال کرتا ہے ، جو چکنا تیل اور درجہ حرارت کے اتار چڑھاو کے ماحول کے طویل مدتی وسرجن کے لئے موزوں ہے۔
iii. متبادل یا بحالی کے لئے منظرنامے
باقاعدگی سے متبادل: والو کور پہننے ، درجہ حرارت سینسنگ عنصر کی عمر بڑھنے ، اور اس کے نتیجے میں کنٹرول کی ناکامی کے نتیجے میں ہر 4000-6000 گھنٹوں یا ہم آہنگی کے ساتھ چکنا کرنے والے تیل کو تبدیل کرنے کی سفارش کی جاتی ہے۔
غلطی کی توضیحات:
تیل کا درجہ حرارت مسلسل کم (80 ℃ سے نیچے) ، ممکنہ طور پر بائی پاس پوزیشن میں پھنسے ہوئے والو کور کی وجہ سے ، چکنا کرنے والے تیل کو کولنگ یونٹ میں داخل ہونے سے روکتا ہے۔
غیر معمولی طور پر زیادہ تیل کا درجہ حرارت (100 ℃ سے زیادہ) ، ممکنہ طور پر والو کور کی وجہ سے بند پوزیشن میں پھنس گیا ہے یا درجہ حرارت سینسنگ عنصر کی ناکامی ، کولنگ سرکٹ نہیں کھلنے کے ساتھ۔
تیل کا رساو ، زیادہ تر مہروں کی عمر بڑھنے اور نقصان کی وجہ سے ہوتا ہے۔
iv. متبادل اور تنصیب کے لئے کلیدی نکات
تیاریوں:
بند کریں اور بجلی کی فراہمی منقطع کریں ، پائپ لائن میں تیل کے دباؤ کو چھوڑ دیں ، یونٹ کے ٹھنڈا ہونے کا انتظار کریں۔
مطابقت پذیر اصلی فیکٹری کٹ ، رنچ ، سیلانٹ (اگر ضروری ہو تو) ، اور کپڑے صاف کریں۔
تبدیلی کے اقدامات:
درجہ حرارت پر قابو پانے والے والو کی inlet اور آؤٹ لیٹ آئل پائپ لائنوں کو ہٹا دیں ، بقایا چکنا کرنے والا تیل جمع کریں۔
پرانے والو فکسنگ بولٹ کو ڈھیل دیں ، پرانے والو کو ہٹا دیں ، انسٹالیشن کی سطح پر تیل کے داغ اور سیلانٹ اوشیشوں کو صاف کریں۔
چیک کریں کہ آیا نئی والو اسمبلی برقرار ہے ، تمام مہروں کو تبدیل کریں ، اصل فیکٹری سمت میں نیا والو انسٹال کریں (inlet اور آؤٹ لیٹ آئل سمت پر دھیان دیں)۔
بغیر کسی رساو کو یقینی بنانے کے لئے پائپ جوڑ اور فکسنگ بولٹ کو سخت کریں۔
ڈیبگنگ اور معائنہ:
یونٹ کو شروع کریں اور مشاہدہ کریں کہ آیا تیل کا درجہ حرارت معمول کی حد (80-95 ℃) میں تبدیل ہوتا ہے۔
چیک کریں کہ آیا والو کے اجزاء اور پائپ انٹرفیس پر تیل کی رساو ہے تو ، کنٹرول درجہ حرارت کے حساس ردعمل کی تصدیق کریں۔
